دبوس لوحة قاعدة ملولب مطلي بالزنك M10

تقوم شركة JG بتصنيعدبوس لوحة قاعدة ملولب مطلي بالزنك M10لتطبيقات التركيب الصناعي والتثبيت وتجميع المعدات. يجمع مكون التثبيت الملولب M10 المخصص هذا بين لوحة قاعدة فولاذية مختومة واسعة وخيط خارجي دقيق، مما يخلق اتصالًا مستقرًا لتوزيع الأحمال لتجميعات OEM.

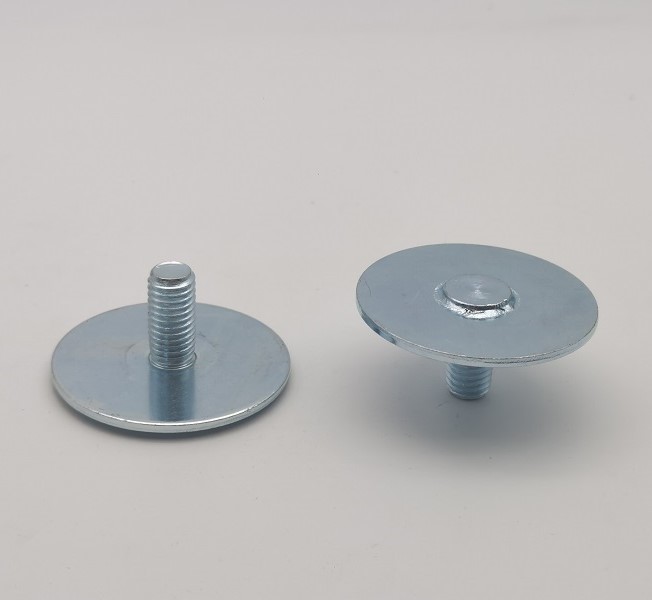

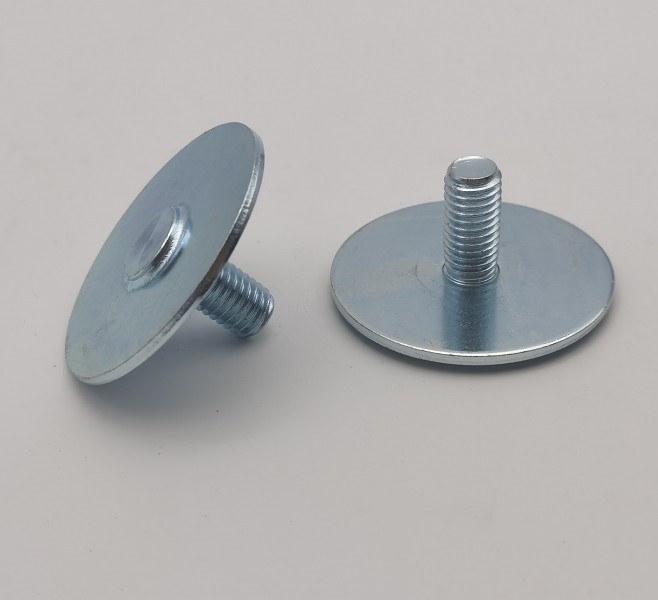

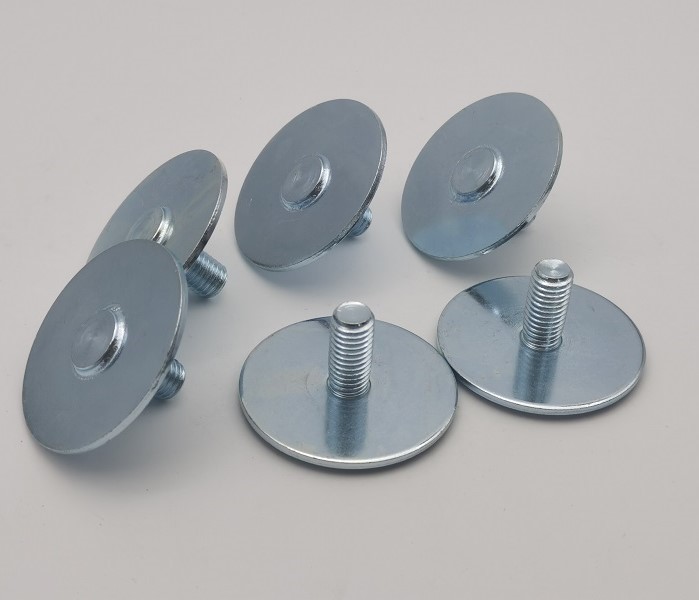

يتم تصنيع دبوس اللوحة الأساسي الملولب المطلي بالزنك M10 من الفولاذ منخفض الكربون AISI 1008 أو ما يعادله معتمدًا. يحتوي المكون على قاعدة مستديرة 49.5 ± 0.3 مم، وسمك لوحة 2.2 مم وخيط خارجي M10×1.5-6g بطول ملولب 20 مم. يتم إنتاج جميع الأبعاد وفحصها وفقًا للرسمة M030192.

عملية التصنيع والقيمة الهندسية

يتطلب إنتاج دبوس اللوحة الأساسية الملولب المطلي بالزنك M10 تقطيع وختم اللوحة المستديرة بشكل متحكم فيه، وإعداد الدبوس الملولب، ولف الخيط، والربط الميكانيكي الآمن، وإزالة الأزيز، والتنظيف، وطلاء الزنك الشفاف. يركز التحكم في العملية على تسطيح اللوحة الأساسية، وتعامد الدبوس، وأمان المفاصل، وهندسة الخيوط المتسقة.

تقوم القاعدة العريضة مقاس 49.5 ملم بتوزيع حمل التجميع على منطقة اتصال أكبر. المحاذاة الدقيقة بين الدبوس الملولب واللوحة المختومة تدعم التثبيت المستقر. بعد التجميع والطلاء، يتم التحقق من خيط M10×1.5-6g باستخدام مقاييس GO/NO-GO المعايرة لمنع تراكم الطلاء من التأثير على الملاءمة.

التطبيقات

• تركيب المعدات الصناعية
• الصفائح المعدنية والجمعيات الضميمة
• حراس الآلات ولوحات الوصول
• جمعيات السيارات والنقل
• أنظمة تثبيت OEM مخصصة

طلاء الزنك الشفاف وفقًا لمعيار ASTM B633

يتلقى دبوس اللوحة الأساسية الملولب المطلي بالزنك M10 طلاء زنك شفاف وفقًا لمعيار ASTM B633 SC2 النوع V. يوفر الطلاء مظهرًا معدنيًا نظيفًا وحماية من التآكل مع الحفاظ على أبعاد الخيط الوظيفية. يتم فحص تغطية الطلاء والمظهر وقبول الخيط بعد الانتهاء.

المواصفات الفنية

مراقبة الجودة وتقارير الدفعات

كل دفعة مندبوس لوحة قاعدة ملولب مطلي بالزنك M10يتم التحكم فيه من خلال التحقق من المواد الواردة، وفحوصات الأبعاد أثناء العملية، والفحص النهائي. تشمل الخصائص الهامة قطر اللوحة وسمكها، وطولها الملولب، وقبول مقياس M10×1.5-6g، ومحاذاة الدبوس، وسلامة المفاصل، وحالة السطح النهائية.

• شهادة المواد بالتركيب الكيميائي والخواص الميكانيكية
• تقرير خاصية ميكانيكية صارمة لكل دفعة إنتاج
• تقرير فحص الأبعاد حسب الرسم M030192
• فحص مقياس GO/NO-GO بعد الطلاء
• تقرير فحص الطلاء وتتبع الدفعة
• اختبار سحب المفاصل أو دفعها أو عزم الدوران عندما يتم تحديد ذلك بواسطة خطة التحكم المعتمدة

متطلبات الصنعة

يجب أن يكون دبوس اللوحة الأساسي الملولب المطلي بالزنك M10 خاليًا من النتوءات والحواف الحادة. يجب أيضًا أن تكون الأجزاء النهائية خالية من الزيوت وبقايا المذيبات والتآكل والبقع وغيرها من الملوثات. يؤكد الفحص البصري وجود سطح نظيف وموحد مطلي بالزنك دون أي ضرر قد يؤثر على التجميع أو المظهر.

تصنيع المعدات الأصلية من JG

تدعم JG النماذج الأولية وعينات الإنتاج والتصنيع بكميات كبيرةدبوس لوحة قاعدة ملولب مطلي بالزنك M10. تغطي المراجعة الهندسية قابلية التصنيع، والأدوات، والتحكم في الخيوط، والتحقق المشترك، والطلاء، ووثائق الفحص. أرسل إلى JG الرسم والطلب السنوي ومتطلبات مستند الجودة للحصول على عرض أسعار.
