يستخدم مستشعر موضع بكرة الفولاذ المقاوم للصدأ المخصص من JG الفولاذ المقاوم للصدأ AISI 316L وAISI 304. يحافظ القطع الدقيق للملف الشخصي والتصنيع باستخدام الحاسب الآلي ولحام GTAW الذي يتم التحكم فيه بالتركيبات على محاذاة التروس وتباعد اللوحة وزاوية العمود. يتم إزالة الأزيز من كل جهاز استشعار لموضع بكرة الفولاذ المقاوم للصدأ المخصص وفحص أبعاده وفقًا لرسومات OEM.
Material / Assembly:
ايسي 316L + ايسي 304 الفولاذ المقاوم للصدأ؛ لحام GTAWProcess / Inspection:
قطع الملف الشخصي + التصنيع باستخدام الحاسب الآلي + الحفر + لحام التركيبات؛ فحص الأبعاد واللحام
نموذج:577272 Rev C
إرسال استفسار
وصف المنتج
مخصص بكرة الفولاذ المقاوم للصدأ موقف الاستشعار والعتاد
تقوم شركة JG بتصنيعمخصص بكرة الفولاذ المقاوم للصدأ موقف الاستشعار والعتادكلحام دقيق من الفولاذ المقاوم للصدأ لمعدات استشعار موضع البكرة الصناعية والتحكم في الحركة. يجمع الرسم 577272 Revision C بين جهاز استشعار محدد ولوحين تروس وقائيين وأنبوب آلي ونواة لحام مستشعر وقضيب مرن ورأس قضيب دقيق. يعد الموقع الدقيق للتركيبات واللحام المتحكم فيه أمرًا ضروريًا لأن التجميع المكتمل يجب أن يحافظ على محاذاة التروس وزاوية العمود وتباعد اللوحة بعد لحام GTAW.
نظرة عامة على المنتج
يستخدم جهاز استشعار موضع بكرة الفولاذ المقاوم للصدأ المخصص الفولاذ المقاوم للصدأ AISI 316L للوحة التروس الرئيسية ونواة لحام المستشعر والقضيب ورأس القضيب المرن وواقيات التروس. الأنبوب المصنوع من الفولاذ المقاوم للصدأ AISI 304. توفر مجموعة المكونات المختلطة مقاومة للتآكل، وقوة هيكلية وأداء مستقر في البيئات الصناعية. يحدد الرسم تشطيب الفولاذ المقاوم للصدأ الخام بدون طلاء إضافي.
العلاقة بين المكون والرسم
| حَشد | 577272 Rev C - اللحام، مستشعر موضع البكرة |
|---|---|
| لوحة التروس الرئيسية | 573675 Rev A - الفولاذ المقاوم للصدأ AISI 316L |
| أنبوب آلي | 574296 القس ب - AISI 304 الفولاذ المقاوم للصدأ |
| مستشعر اللحام الأساسي | 573878 Rev A - الفولاذ المقاوم للصدأ AISI 316L |
| عصا | 577274 Rev A - الفولاذ المقاوم للصدأ AISI 316L |
| رأس قضيب مرن | 577275 Rev A - الفولاذ المقاوم للصدأ AISI 316L |
| لوحات حماية العتاد | 574299 Rev A - الفولاذ المقاوم للصدأ AISI 316L، قطعتين |
عملية التصنيع
- التحقق من المواد للفولاذ المقاوم للصدأ AISI 316L وAISI 304
- قطع جانبي دقيق للترس الرئيسي ولوحتي حماية
- التصنيع باستخدام الحاسب الآلي للأنبوب، ولحام اللحام ورأس القضيب المرن
- حفر وتصنيع ثقوب محاذاة التركيبات والتجميع
- إزالة الأزيز وتنظيف جميع المكونات الفردية
- تجميع يتم التحكم فيه بواسطة التركيبات للوحة التروس والواقيات ومكونات العمود
- لحام GTAW بتسلسل متحكم فيه للحد من التشوه الحراري
- فحص قطر الترس، وتباعد اللوحة، وإسقاط الأنبوب، وزاوية العمود
- فحص اللحام البصري والتنظيف النهائي والتغليف الواقي
ملف تعريف التروس ومحاذاة لوحة الحماية

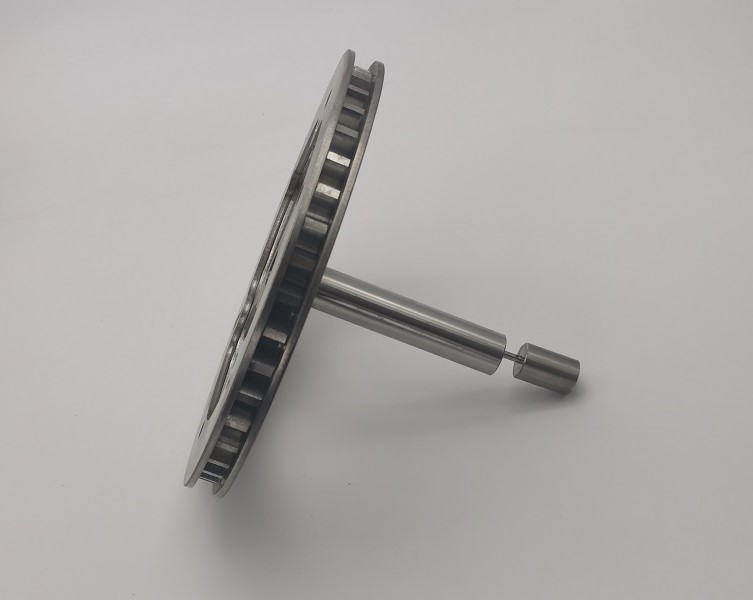

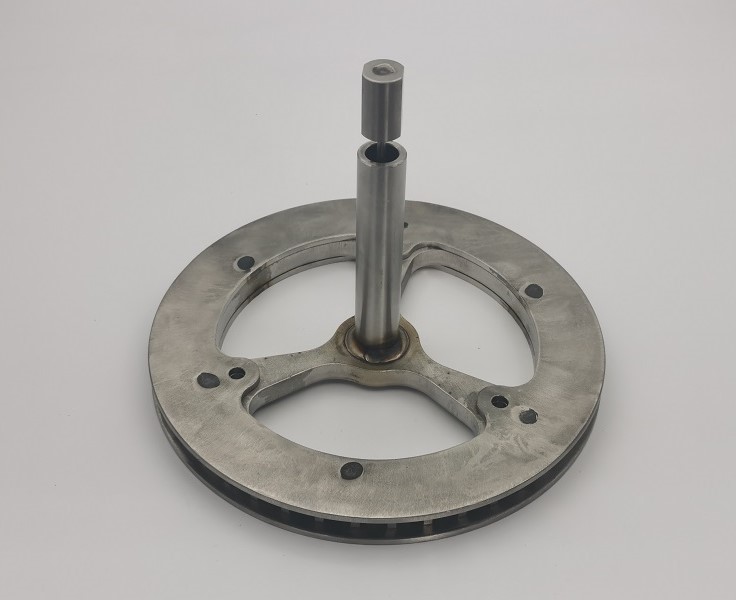

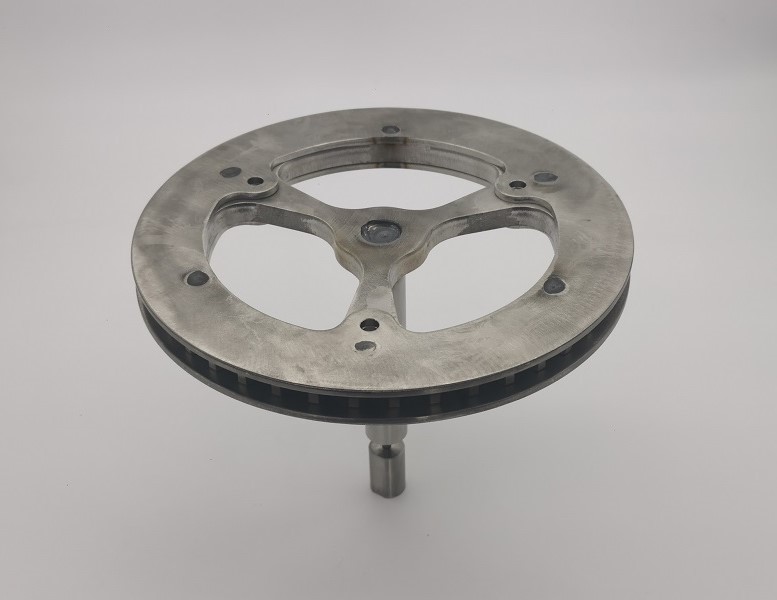

يحتوي المظهر الجانبي الدائري لجهاز استشعار موضع بكرة الفولاذ المقاوم للصدأ المخصص على أسنان استشعار خارجية متباعدة بشكل وثيق محمية بألواح حماية على كلا الجانبين. تدعم هندسة الأسنان المتسقة والتركيز المتحكم فيه إخراج المستشعر القابل للتكرار. يتم وضع لوحات الحماية من خلال فتحات محاذاة التركيبات المخصصة بحيث تظل الوجوه الواقية في مكانها الصحيح بالنسبة إلى الترس المسنن.
GTAW اللحام والتحكم في التشويه
يدعو الرسم إلى لحام قوس غاز التنغستن عند وصلة العمود المركزي ورأس القضيب وستة مواقع محددة للوحة. يمكن لحرارة اللحام أن تسحب ألواح الفولاذ المقاوم للصدأ الرقيقة من المحاذاة أو تغير زاوية العمود. تستخدم JG تركيبات صلبة وتسلسل لحام متوازن ومدخلات حرارية يتم التحكم فيها وفحوصات وسيطة للحفاظ على الشكل الهندسي المطلوب لجهاز استشعار موضع بكرة الفولاذ المقاوم للصدأ المخصص.
زاوية العمود والتحكم في البعد المحوري
يجب أن يظل الأنبوب المُشكل بشكل عمودي تقريبًا على وجه الترس، مع نطاق زاوي يتراوح بين 89.5 إلى 90.5 درجة. يتحكم الرسم أيضًا في عرض مجموعة التروس، وإسقاط الأنبوب، وإجمالي الوصول إلى رأس القضيب. يتم فحص هذه العلاقات بعد اللحام لأن جهاز استشعار الفولاذ المقاوم للصدأ المكتمل يجب أن يتم تركيبه بشكل صحيح ونقل موضع البكرة دون ربط أو محاذاة غير صحيحة.
المواصفات الفنية
| منتج | مخصص بكرة الفولاذ المقاوم للصدأ موقف الاستشعار والعتاد |
|---|---|
| رسم التجميع | 577272 مراجعة ج |
| مواد | الفولاذ المقاوم للصدأ AISI 316L وAISI 304 |
| القطر الكلي للعتاد | 7.75 +/- 0.03 بوصة |
| عرض مجموعة العتاد | 0.63 +/-0.04 بوصة |
| الإسقاط الأنبوبي | 3.75 +/-0.03 بوصة |
| إجمالي الوصول إلى رأس القضيب | 5.13 +/-0.06 بوصة |
| زاوية الأنبوب | 89.5-90.5 درجة لوجه الترس |
| لحام | لحام الفولاذ المقاوم للصدأ GTAW |
| الانتهاء من السطح | الفولاذ المقاوم للصدأ الخام |
| تقتيش | فحص اللحام بالأبعاد والزاوي والمحاذاة والبصري |
مكونات مصنوعة من الفولاذ المقاوم للصدأ
يتم تصنيع أنبوب AISI 304 من أنابيب بقطر خارجي 3/4 بوصة ويتضمن فتحة يمكن التحكم فيها من خلال الجدار. يتطلب قلب اللحام AISI 316L ورأس القضيب المرن فتحات مملة دقيقة ومسطحات وهندسة نهائية. يتم قطع قضيب 316L النحيف إلى طول يمكن التحكم فيه قبل التجميع النهائي. يتم إزالة الأزيز من كل مكون وتنظيفه قبل الدخول إلى أداة اللحام.
ضبط الجودة
تركز مراقبة الجودة لجهاز استشعار موضع بكرة الفولاذ المقاوم للصدأ المخصص على اللحام النهائي بدلاً من أبعاد المكونات المعزولة وحدها. تغطي عمليات التفتيش ملف تعريف التروس، ومحاذاة لوحة الحماية، وموقع فتحة التثبيت، والتباعد المحوري، وإسقاط الأنبوب، وزاوية العمود، وموضع رأس القضيب، ومظهر اللحام. تتوفر شهادات المواد وتقارير فحص الأبعاد وفقًا لمتطلبات عملاء OEM.
ميزات المنتج
- هيكل من الفولاذ المقاوم للصدأ AISI 316L وAISI 304
- ملف تعريف أسنان مستشعر خارجي دقيق
- اثنين من حراس التروس الواقية من الفولاذ المقاوم للصدأ
- مجموعة ملحومة GTAW يتم التحكم فيها من خلال التركيبات
- التحكم في عمودي العمود والأبعاد المحورية
- تشطيب من الفولاذ المقاوم للصدأ الخام منزوع الأزيز ومنظف
- تصنيع المعدات الأصلية المخصصة وفقا لرسومات العملاء
التطبيقات
- أنظمة استشعار موضع البكرة الصناعية
- معدات التعامل مع الويب ولفها
- ماكينات التعبئة والتغليف والتحويل
- جمعيات التحكم في الحركة والفهرسة
- آليات الاستشعار الصناعية المخصصة
لحامات الفولاذ المقاوم للصدأ OEM من JG
توفر JG جهاز استشعار موضع بكرة الفولاذ المقاوم للصدأ المخصص بدءًا من إنتاج المكونات وحتى التجميع الكامل. يجمع نطاق التصنيع لدينا بين القطع الجانبي، والتصنيع باستخدام الحاسب الآلي، والحفر الدقيق، والتركيب المخصص، واللحام GTAW، والتحقق من الأبعاد، والتنظيف النهائي. تساعد هذه العملية المتكاملة عملاء OEM على التحكم في المحاذاة وتقليل مخاطر التجميع والحصول على جهاز استشعار قابل للتكرار من الفولاذ المقاوم للصدأ جاهز للتثبيت.
