كتلة قاعدة ألومنيوم CNC مخصصة 6061

كتلة قاعدة ألومنيوم CNC مخصصة 6061

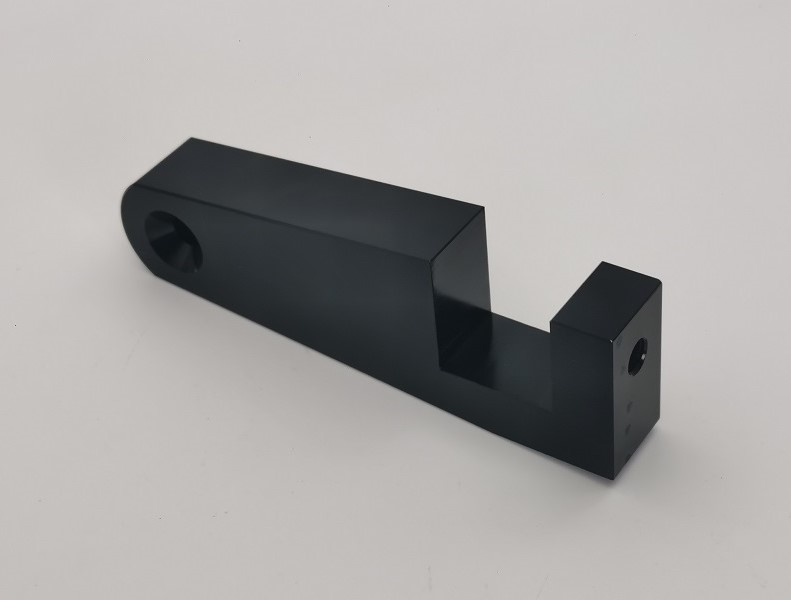

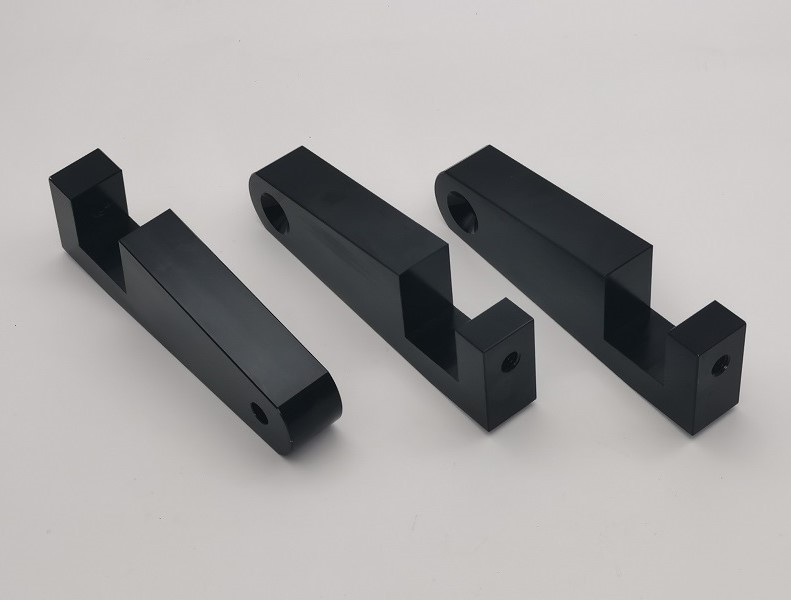

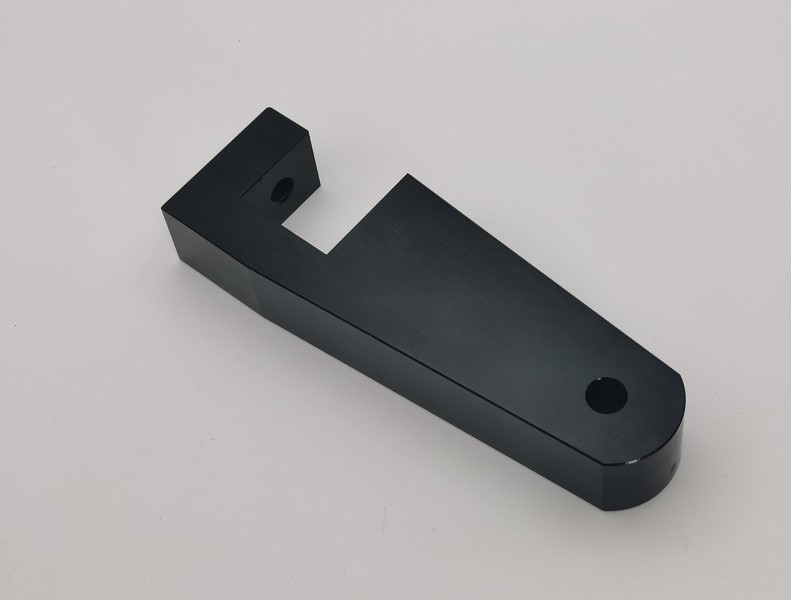

تقوم شركة JG بتصنيعكتلة قاعدة ألومنيوم CNC مخصصة 6061من الألومنيوم 6061-T6 للتركيب الدقيق والتركيبات والأتمتة وتجميعات التحكم في الحركة. يجمع الجزء بين جسم طويل مُشكَّل آليًا ونهاية تثبيت مستديرة وفتحة مركزية متدرجة ونهاية ملولبة منتصبة. يتم تنسيق عمليات الطحن باستخدام الحاسب الآلي، وتصنيع الفتحات، والحفر، والنقر، والتخريب في تسلسل متحكم فيه بحيث تظل الميزات الوظيفية في موضعها بدقة مع بعضها البعض.

يتم إنتاج هذا المكون وفقًا لرسم العميل 36002 Rev A. تشتمل هندسته على ميزة مدببة بزاوية 10 درجات، وثقب مسنن مقاس 3/8-16 UNC-2B، وحوض غاطس بزاوية 82 درجة، وتشطيب سطحي محدد يبلغ 32 RMS. بعد المعالجة الآلية وإزالة الأزيز، يتلقى المكون تشطيبًا مؤكسدًا باللون الأسود لمقاومة التآكل ومظهرًا نظيفًا وموحدًا. يؤكد فحص الأبعاد النهائي على الميزات الهامة قبل الشحن.

عملية التصنيع باستخدام الحاسب الآلي الدقيقة

الكتلة قاعدة ألومنيوم CNC مخصصة 6061يبدأ بمخزون الألومنيوم 6061-T6. يتم إنشاء أسطح المسند أولاً لتوفير مرجع ثابت لعمليات الطحن اللاحقة. يتم بعد ذلك تشكيل الشكل الخارجي والفتحة المتدرجة والأوجه المدببة والنهاية المستديرة باستخدام مسارات أدوات يمكن التحكم فيها. يتم إكمال عمليات صنع الثقب من مرجعيات محددة للحفاظ على التوافق مع الجسم والفتحة.

1. 6061-T6 إعداد مخزون الألومنيوم والتحقق من المواد الواردة
2. مسند الوجه والتحكم في سماكة الجسم
3. المظهر الجانبي الخارجي وتصنيع الكفاف ذو النهاية المستديرة
4. خطوة وجيب وفتحة مدببة للطحن باستخدام الحاسب الآلي
5. حفر دقيق، 3/8-16 UNC-2B و 82 درجة غاطسة
6. كسر الحافة وإزالة الأزيز بالكامل
7. فحص الأبعاد المسبق وإعداد السطح
8. أنودة الأسود والتنظيف والفحص البصري
9. فحص الأبعاد النهائي والتعبئة الواقية للتصدير

التحكم في الفتحة المدببة بمقدار 10 درجات

يعد الفتح المتدرج أحد تحديات التصنيع الرئيسية لهذه الكتلة الأساسية المُشكَّلة باستخدام الحاسب الآلي. يجب أن يتم إنشاء الوجوه المدببة بزاوية 10 درجات من مرجعيات تصنيع متسقة بينما يظل عرض الفتح وموقع الكتف وسمك الجدار المحيط تحت السيطرة. يستخدم JG مسكة عمل صلبة وتمريرات تشطيب مناسبة لتقليل انحراف القاطع وإنتاج هندسة تزاوج قابلة للتكرار.

يتم إزالة الحواف الداخلية والحواف المتقطعة بعناية دون تقريب الأسطح الوظيفية. وهذا أمر مهم بالنسبة للتجمعات التيكتلة قاعدة ألومنيوم CNC مخصصة 6061يحدد موقع أو يدعم مكونًا آخر داخل الفتحة المتدرجة. تساعد التحولات النظيفة والحواف الخالية من النتوءات على تحسين ملاءمة التجميع وتقليل خطر خدش الأجزاء المجاورة.

تصنيع الخيوط والفتحات

تحتوي الميزة النهائية على خيط داخلي 3/8-16 UNC-2B. يتم التحكم في موضعه بالنسبة لأسطح القاعدة والفتحة من خلال الحفر والتنصت على أساس المسند. يتم فحص جودة الخيط باستخدام أجهزة قياس مناسبة حتى يتمكن قفل التزاوج من التعشيق بسلاسة وتطوير قوة تثبيت موثوقة.

يشتمل الطرف المستدير المعاكس على فتحة مقاس 0.38 بوصة مع غاطسة بزاوية 82 درجة. تعد المحاذاة الصحيحة للأداة وعمق الغاطسة المتحكم فيه أمرًا مهمًا حتى بالنسبة لمقاعد التثبيت. يتم فحص قطر الثقب والموضع وهندسة التجويف كجزء من خطة الجودة النهائية للمنتجكتلة قاعدة ألومنيوم CNC مخصصة 6061.

أنودة سوداء واستقرار الأبعاد

توفر الأنودة السوداء لسطح الألومنيوم مقاومة محسنة للتآكل وحماية من التآكل ومظهر داكن احترافي. نظرًا لأن الأكسدة تضيف طبقة أكسيد يتم التحكم فيها، فإن عملية التصنيع يجب أن تأخذ في الاعتبار تراكم الطلاء على الواجهات الدقيقة والميزات الملولبة أو التزاوج. يتم تنظيف الأسطح قبل المعالجة، ويتم فحص الجزء النهائي للتأكد من تجانس اللون والبقع والخدوش والمناطق المكشوفة.

يقوم JG بتنسيق بدل التصنيع ومتطلبات التقنيع عند التحديد والفحص بعد الانتهاء للحفاظ على الأبعاد الوظيفية. عنصر التحكم هذا مفيد بشكل خاص لـ aكتلة قاعدة ألومنيوم CNC مخصصة 6061تستخدم في التجميعات الصناعية المجهزة بإحكام، حيث يكون اتساق الطلاء وتكرار الأبعاد أمرًا مهمًا.

المواصفات الفنية

الانتهاء من السطح وإزالة الأزيز

يحدد الرسم 32 RMS للأسطح المُشكَّلة. تم التخطيط لاختيار الأداة والتحكم في التغذية وتمريرات التشطيب لتحقيق نسيج آلي متناسق قبل الأكسدة. يتم إيلاء اهتمام خاص للوجوه الجانبية الطويلة والأسطح المدببة وجدران الجيب والانتقال حول النهاية المستديرة.

تتم مراجعة كل حافة بعد المعالجة. يتم إزالة الثقوب المتقاطعة والمداخل الملولبة والحواف الغاطسة وزوايا الفتحات الداخلية بحيث يكون المكون النهائي آمنًا في التعامل معه وجاهزًا للتجميع. يتم فحص السطح المؤكسد بصريًا بحثًا عن الخدوش والبقع والحفر واللون غير المتساوي.

ضبط الجودة

تبدأ مراقبة الجودة بمراجعة الرسم وتستمر من خلال الموافقة المبدئية والقياس أثناء العملية والفحص النهائي. يتم اختيار الفرجار والميكروميتر ومقاييس الارتفاع ومقاييس الخيوط ومعدات قياس الإحداثيات وفقًا للميزة التي يتم التحقق منها. تحظى العلاقات الحرجة بين مسند القاعدة والفتحة المدببة والثقب الملولب وفتحة التثبيت الغاطسة باهتمام مركّز.

يمكن تتبع نتائج الفحص إلى دفعة الإنتاج. يمكن توفير شهادات المواد وتقارير فحص الأبعاد عند الطلب. يساعد هذا النهج الموثق على ضمان أن كل منهماكتلة قاعدة ألومنيوم CNC مخصصة 6061يلبي رسم العميل ويكون جاهزًا للدمج في التجميع المقصود.

ميزات المنتج

• هيكل من الألومنيوم 6061-T6 خفيف الوزن ومقاوم للتآكل
• فتحة مدببة ومصقولة بدقة باستخدام الحاسب الآلي
• وجوه التزاوج التي تسيطر عليها 10 درجة
• ميزة التركيب الملولبة 3/8-16 UNC-2B
• غاطسة بزاوية 82 درجة لجلوس تثبيت ثابت
• 32 متطلبات تشطيب السطح آليًا RMS
• لمسة نهائية واقية بأكسيد أسود موحد
• فتحات وخيوط وجيوب وحواف داخلية خالية من نتوءات
• إنتاج OEM وفقا لرسومات العملاء
• دعم الإنتاج الأولي والدفعة الصغيرة والمتكررة

التطبيقات

• مجموعات تركيب الآلات الصناعية
• معدات الأتمتة وتجهيزات الإنتاج
• أنظمة التحكم في الحركة وتحديد المواقع
• الرقص والمشابك وآليات الدعم المخصصة
• المعدات الميكانيكية الدقيقة
• المكونات الهيكلية وتحديد موقع الألومنيوم OEM

تصنيع المعدات الأصلية باستخدام الحاسب الآلي الألومنيوم من JG

توفر JG تصنيعًا باستخدام الحاسب الآلي قائمًا على الرسم لمكونات الألومنيوم المخصصة ذات التشكيلات المعقدة والجيوب والفتحات والخيوط والمعالجات السطحية. يقوم فريقنا الهندسي بمراجعة إستراتيجية المسند والوصول إلى الأدوات ومتطلبات التجميع والتشطيب قبل الإنتاج. يساعد هذا في تقليل التباين ويدعم أوامر التكرار المستقرة.

أرسل إلى JG الرسم والنموذج ثلاثي الأبعاد والكمية المطلوبة ومتطلبات الفحص للحصول على عرض أسعار. سواء كنت بحاجة إلى نماذج أولية أو إنتاج مستمر، يمكننا تصنيعكتلة قاعدة ألومنيوم CNC مخصصة 6061وأجزاء مماثلة من الألومنيوم الدقيق مع دعم هندسي سريع الاستجابة وجودة خاضعة للتحكم.
