مخصص الفولاذ المقاوم للصدأ تمايل الاستشعار اللحام

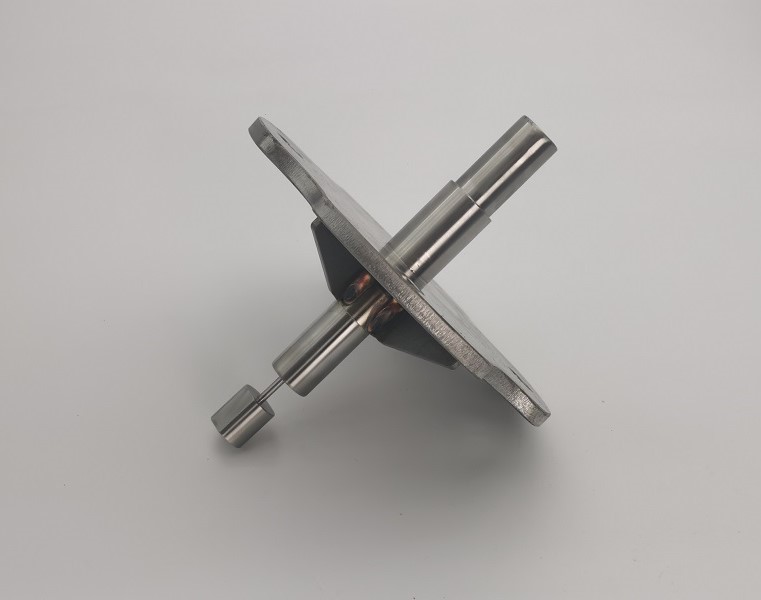

تقوم شركة JG بتصنيعمخصص الفولاذ المقاوم للصدأ تمايل الاستشعار اللحاملاستشعار الإزاحة الصناعية ومراقبة التذبذب ومعدات التحكم في الحركة. يجمع الرسم 577039 Revision C بين لوحة تثبيت ملفوفة وأنبوب استشعار متدرج وقضيب إزاحة رفيع ونواة لحام دقيقة ورأس قضيب مرن وأربع مجموعات تقوية. تعد الآلات الدقيقة واللحام الذي يتم التحكم فيه بالتركيبات أمرًا ضروريًا لأن التجميع النهائي يجب أن يحافظ على محاذاة الأنبوب مع السماح بحركة موثوقة لقضيب الاستشعار النحيف.

نظرة عامة على المنتج

يتم تصنيع مستشعر اللحام المتذبذب المخصص من الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ AISI 304 وAISI 316L. يتم استخدام AISI 304 للوحة التركيب الرئيسية وأنبوب مستشعر الإزاحة وقضيب مقاس 1/8 بوصة وألواح التقوية. يستخدم قلب اللحام المستشعر ورأس القضيب المرن الفولاذ المقاوم للصدأ AISI 316L. يتميز التجميع المكتمل بلمسة نهائية من الفولاذ المقاوم للصدأ الخام ويتم تصنيعه كلحم لحام OEM وفقًا لرسومات العملاء.

العلاقة بين المكون والرسم

عملية التصنيع

1. التحقق من المواد للفولاذ المقاوم للصدأ AISI 304 وAISI 316L
2. قطع الملف الشخصي الدقيق وحفر لوحة التركيب
3. قطع وتشكيل أربع مجمعات التسليح
4. الخراطة والتثقيب باستخدام الحاسب الآلي لأنبوب مستشعر الإزاحة المتدرج
5. التصنيع باستخدام الحاسب الآلي لقلب اللحام ورأس القضيب المرن
6. إعداد قضيب الإزاحة بدقة 1/8 بوصة
7. إزالة الأزيز والتنظيف قبل تجميع التركيبات
8. لحام GTAW يتم التحكم فيه بالتركيبات مع مدخلات حرارية متوازنة
9. فحص نمط التركيب ومحاذاة الأنبوب وحركة القضيب
10. فحص اللحام البصري والتنظيف النهائي والتغليف الواقي

محاذاة الأنبوب والتركيز

يمر الأنبوب المتدرج عبر لوحة التثبيت ويدعم قضيب الإزاحة الداخلية. يمكن أن يتداخل أي نفاذ للأنبوب أو خطأ زاوي مع حركة القضيب واستجابة المستشعر. يتحكم JG في الأقطار الدائرية ومحاذاة التجويف وموقع اللوحة والهندسة الملحومة النهائية بحيث يحافظ مستشعر اللحام المخصص من الفولاذ المقاوم للصدأ على محور استشعار ثابت بعد التجميع.

تحديد المواقع مجمعة وهندسة اللوحة

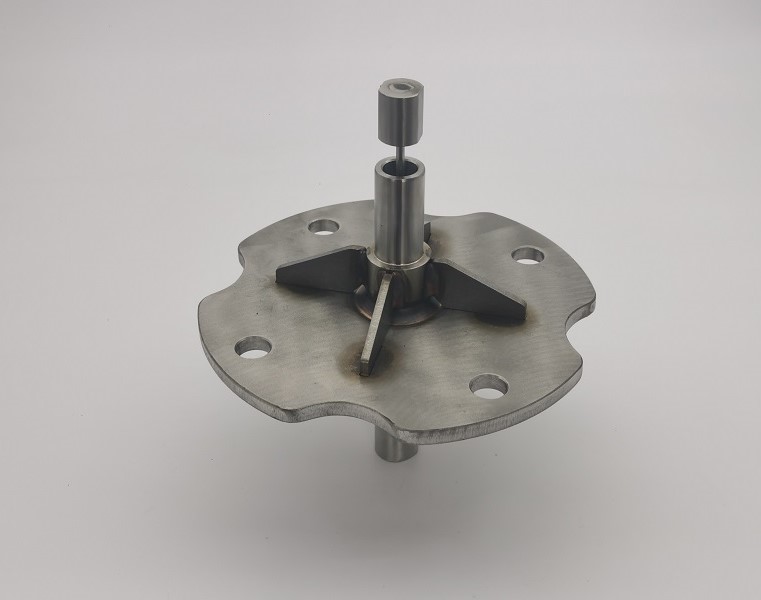

تعمل أربع مجموعات من الفولاذ المقاوم للصدأ على تعزيز الاتصال من الأنبوب إلى اللوحة. يجب وضع ألواح التقوية بشكل متناظر حول الأنبوب المركزي دون إعاقة فتحات الألواح الأربعة أو فتحات التثبيت. تعمل التركيبات المخصصة على تحديد عمودي الأنبوب وتباعد مجمعة قبل اللحام. يوزع الوضع المتوازن الحمل ويساعد على منع تزييف لوحة التثبيت.

GTAW اللحام والتحكم في التشويه

يحدد الرسم لحام قوس غاز التنغستن عند وصلة الأنبوب المركزي وبين ألواح التقوية. يمكن أن تتشوه المقاطع الرقيقة من الفولاذ المقاوم للصدأ عندما تتركز حرارة اللحام في منطقة واحدة. تستخدم JG تحضيرًا متحكمًا للمفاصل، وتسلسل اللحام المتوازن، وإدخال الحرارة المناسب، وفحوصات الأبعاد المتوسطة للحفاظ على استواء ومحاذاة مستشعر اللحام المتذبذب المخصص من الفولاذ المقاوم للصدأ.

قضيب مرن وجهاز تحكم برأس الاستشعار

يربط قضيب الإزاحة النحيف مقاس 1/8 بوصة قلب المستشعر الميكانيكي برأس القضيب المرن. يحدد الرسم الاتجاه الدوراني للرأس والقلب على أنه غير حرج، لكن الموضع المحوري وحالة التجويف وحرية الحركة تظل مهمة. تعمل الآلات الخالية من النتوءات والتعامل الدقيق على منع تسجيل القضيب أو ثنيه أو ربطه أثناء التشغيل.

المواصفات الفنية

لوحة التركيب والتحكم في الثقب

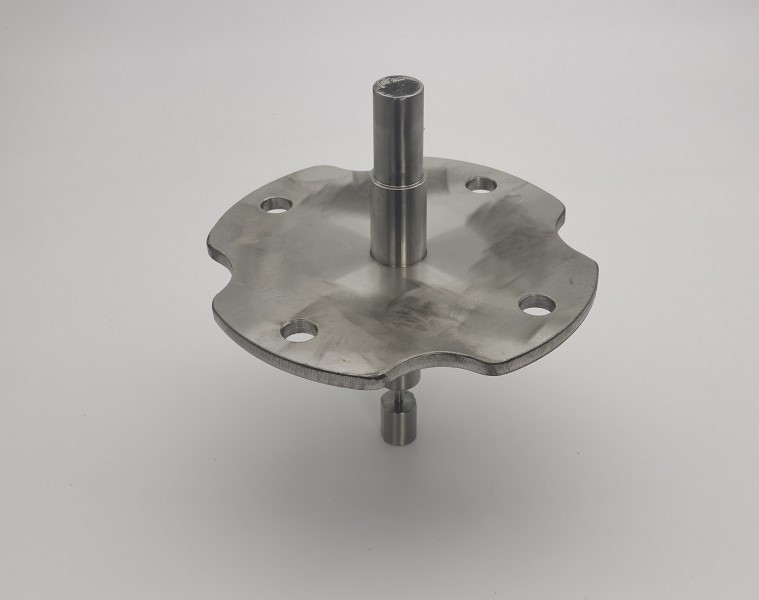

تحتوي لوحة التثبيت AISI 304 على مخطط تفصيلي مقاس 5 بوصات وأربعة فتحات تثبيت وفتحة أنبوب مركزية وأربع فتحات مجمعة. تؤثر دقة ملف التعريف وموضع الثقب على قابلية تبديل التثبيت. يتم فحص اللوحة قبل اللحام وبعده للتأكد من أن مدخلات الحرارة لم تغير نمط التثبيت أو تسبب تشويهًا مفرطًا.

ضبط الجودة

يغطي التحكم في الجودة لجهاز استشعار تمايل الفولاذ المقاوم للصدأ المخصص كلاً من المكونات الفردية والتجميع المكتمل. يشمل الفحص الأقطار المحولة، وحالة تجويف الأنبوب، وشكل اللوحة، والتباعد بين فتحات التركيب، وعمودية الأنبوب، وموقع مجمعة، ومظهر اللحام وحركة القضيب المرن. تتوفر شهادات المواد وتقارير فحص الأبعاد وفقًا لمتطلبات عملاء OEM.

ميزات المنتج

• هيكل من الفولاذ المقاوم للصدأ AISI 304 وAISI 316L
• أنبوب استشعار متدرج بآلة CNC ورأس قضيب دقيق
• لوحة تثبيت ملفوفة مقاس 5 بوصات مع أربع فتحات تثبيت
• أربع أحزمة تقوية لتحقيق الاستقرار الهيكلي
• مجموعة ملحومة GTAW يتم التحكم فيها من خلال التركيبات
• محاذاة الأنبوب المتحكم فيها وحركة قضيب الاستشعار السلسة
• تشطيب من الفولاذ المقاوم للصدأ الخام منزوع الأزيز ومنظف
• تصنيع المعدات الأصلية وفقا لرسومات العملاء

التطبيقات

• أنظمة استشعار الإزاحة الصناعية
• معدات مراقبة التذبذب والجريان
• التعامل مع الويب وآلات محاذاة البكرة
• معدات التعبئة والتغليف والتحويل
• جمعيات التحكم في الحركة والكشف عن الموقف
• آليات الاستشعار الصناعية OEM المخصصة

لحامات مستشعر OEM من JG

توفر شركة JG جهاز لحام مستشعر التمايل المخصص من الفولاذ المقاوم للصدأ بدءًا من تصنيع المكونات الفردية وحتى التجميع النهائي. تجمع عمليتنا المتكاملة بين القطع الجانبي، والخراطة باستخدام الحاسب الآلي، والحفر الدقيق، والتركيب المخصص، واللحام GTAW، والتحقق من الأبعاد، والفحوصات الوظيفية. يساعد سير العمل الذي يتم التحكم فيه عملاء OEM في الحصول على لحام مستشعر قابل للتكرار جاهز لتركيب المعدات.
