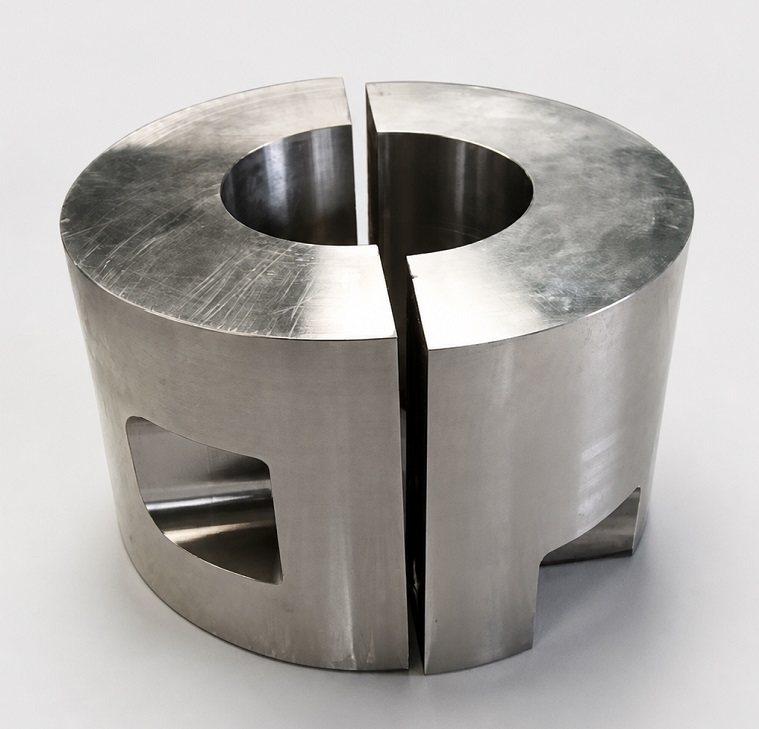

محور عنكبوت سبليت من الفولاذ المقاوم للصدأ 304 مخصص

محور عنكبوت سبليت من الفولاذ المقاوم للصدأ 304 مخصص

تقوم شركة JG بتصنيعمحور عنكبوت سبليت من الفولاذ المقاوم للصدأ 304 مخصصللتثبيت الصناعي الثقيل، والقيادة، والتجميعات الميكانيكية. يتم تصنيع هذا المحور الكبير من شريط دائري صلب من الفولاذ المقاوم للصدأ 304 ويتم توفيره كمجموعة متطابقة من قطعتين. يعد تسلسل التصنيع أمرًا بالغ الأهمية: يتم إكمال جميع عمليات الخراطة والتجويف والطحن والحفر واللولبة بينما يظل المحور كاملاً، ثم يتم فصل المحور النهائي عن طريق قطع الأسلاك EDM.

نظرة عامة على المنتج

يتم إنتاج محور العنكبوت المقسم المصنوع من الفولاذ المقاوم للصدأ 304 حسب الرسم AOS05HS32S0001. أبعادها النهائية الاسمية هي 13.00 بوصة القطر الخارجي، وقطر التجويف 6.25 بوصة والطول المحوري 8.50 بوصة. يتضمن المكون نافذتين متقابلتين، وميزات جانبية متدرجة ومواقع مسامير مقترنة مع فتحات خلوص وخيوط UNC عميقة 1-1/4-7.

عملية التصنيع

1. التحقق من الشريط المستدير من الفولاذ المقاوم للصدأ 304 ونشره
2. تحول CNC ذو قطر كبير وتصنيع الوجه
3. حفر دقيق للتجويف المركزي مقاس 6.25 بوصة
4. طحن CNC للنوافذ البارزة والميزات الخارجية
5. الحفر العميق، والتجويف المعاكس، والتنصت على 1-1/4-7 UNC
6. أكمل فحص الأبعاد بينما يكون المحور كاملاً

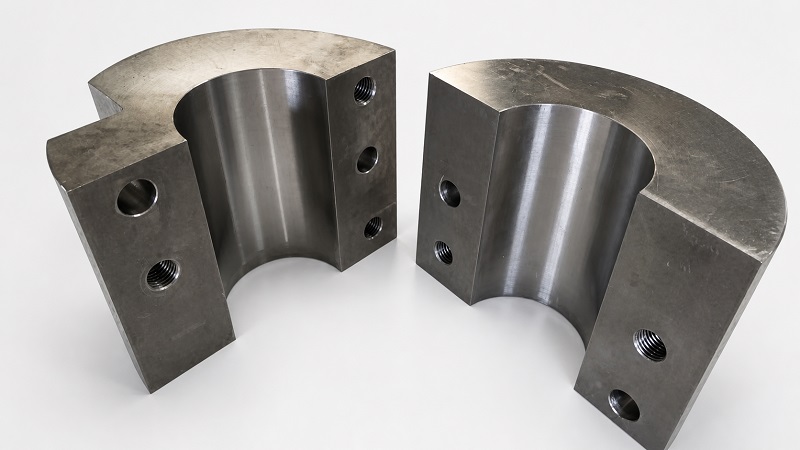

7. ينقسم سلك EDM إلى نصفين متطابقين
8. إزالة حواف سطح القطع وتحديد الأجزاء المزدوجة والفحص النهائي
9. التنظيف والحماية من التآكل وتغليف التصدير

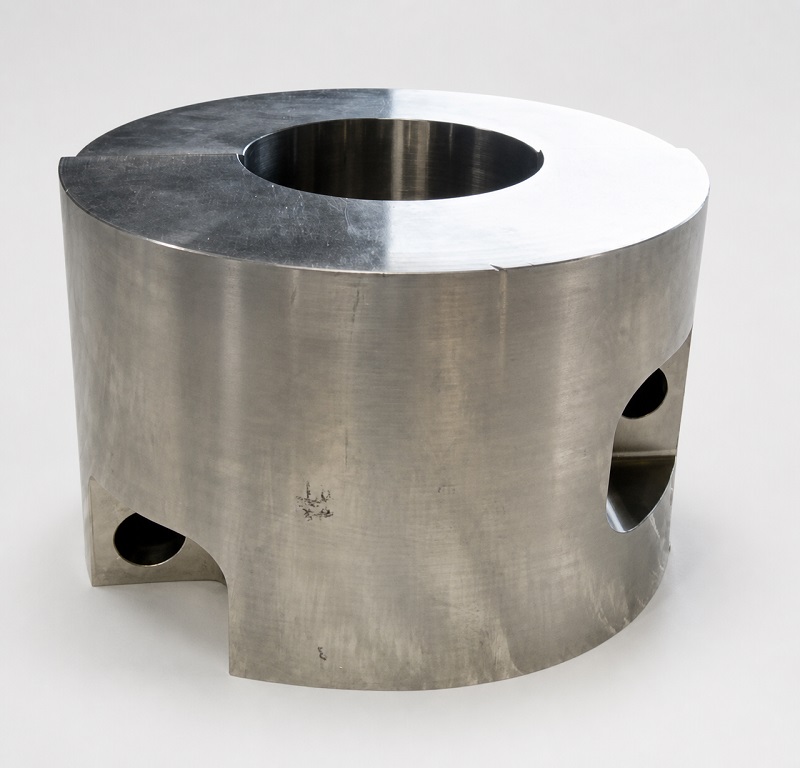

المعالجة الكاملة قبل تقسيم الأسلاك EDM

القيمة الهندسية الرئيسية للمحور العنكبوتي المنفصل المصنوع من الفولاذ المقاوم للصدأ 304 هو تسلسل العملية المتحكم فيه المحدد في الرسم. إن تصنيع التجويف والقطر الخارجي والوجوه والنوافذ وميزات الترباس قبل الفراق يحافظ على خط مركزي مشترك وعلاقات مرجعية متسقة. يقوم Wire EDM بعد ذلك بإنتاج انقسام ضيق ومتحكم به مع الحد الأدنى من قوة القطع الميكانيكية. يظل النصفان محددين بشكل دائم كمجموعة متطابقة.

دقة كبيرة في التجويف واستقرار الأبعاد

تتطلب معالجة التجويف مقاس 6.25 بوصة من خلال محور ثقيل من الفولاذ المقاوم للصدأ 304 إمساك عمل صارم وإزالة متوازنة للمخزون وظروف قطع يمكن التحكم فيها. يمكن أن يؤثر توليد الحرارة والإجهاد المتبقي على الاستدارة والمحورية، خاصة عند تقسيم الحلقة النهائية. تطبق JG مسارات أدوات خشنة مرحلية واعية للضغط، وتنتهي من الحفر والفحص قبل وبعد التقسيم للتحقق من أن المحور العنكبوتي المنفصل المصنوع من الفولاذ المقاوم للصدأ 304 يتم تجميعه بشكل متسق.

ثقب عميق وتصنيع خيط UNC 1-1/4-7

يجمع نظام التثبيت المطابق بين فتحات خلوص النصف العلوي والفتحات الملولبة للنصف السفلي. تشتمل ميزات الرسم على فتحات بقطر 1.281 بوصة حتى عمق 2.50 بوصة، وفتحات محفورة بالصنبور مقاس 1.109 بوصة حتى عمق 3.21 بوصة وخيوط UNC مقاس 1-1/4-7 حتى عمق 2.50 بوصة. يعد الدخول الدقيق للفتحة والعمودية وعمق الخيط وإزالة الرقاقة أمرًا ضروريًا لربط المسمار بشكل سلس وقوة التثبيت التي يمكن الاعتماد عليها.

المواصفات الفنية

ضبط الجودة

تركز مراقبة الجودة للمحور العنكبوتي المنفصل المصنوع من الفولاذ المقاوم للصدأ 304 المخصص على إمكانية تتبع المواد، وحجم التجويف والاستدارة، والقطر الخارجي، وتوازي الوجه، وموضع الثقب، وعمق الخيط، والمحاذاة النصفية المزدوجة. يتم فحص الخيوط الداخلية باستخدام أجهزة القياس المناسبة، ويتم تجميع كلا النصفين بعد قطع الأسلاك EDM للتأكد من أن التجويف والملف الخارجي ونظام الترباس يظلان متطابقين بشكل صحيح.

ميزات المنتج

• هيكل صلب من الفولاذ المقاوم للصدأ AISI 304
• قطر خارجي كبير 13 بوصة وتجويف دقيق 6.25 بوصة
• استكمال التصنيع باستخدام الحاسب الآلي قبل الانفصال
• تقسيم EDM للأسلاك ذات القوة المنخفضة والضيقة
• نصفين محوريين متطابقين ويمكن تتبعهما
• خيوط داخلية عميقة 1-1/4-7 UNC
• مقاومة التآكل للبيئات الصناعية الصعبة
• شهادات المواد وتقارير الأبعاد المتاحة
• تصنيع المعدات الأصلية وفقا لرسومات العملاء

التطبيقات

• لقط الثقيلة وتجميعات رمح
• أنظمة القيادة الصناعية
• آلات المعالجة والمناولة الكبيرة
• المعدات الميكانيكية المقاومة للتآكل
• مجموعات محور تقسيم OEM مخصصة

تصنيع CNC كبير من الفولاذ المقاوم للصدأ من JG

توفر JG المحور العنكبوتي المنفصل المصنوع من الفولاذ المقاوم للصدأ 304 المخصص بدءًا من شراء المواد الخام وحتى التصنيع باستخدام الحاسب الآلي الكبير، والخيوط العميقة، وقطع الأسلاك EDM، والفحص المزدوج النهائي. تتحكم عمليتنا في العلاقات بين التجويف والقطر الخارجي وفتحات التثبيت والأوجه المقسمة، مما يمنح عملاء OEM تجميعًا مطابقًا موثوقًا ومدعومًا بوثائق المواد والفحص.
