الإطار الملحوم لرف البلاط الفولاذي المجلفن المخصص

الإطار الملحوم لرف البلاط الفولاذي المجلفن المخصص

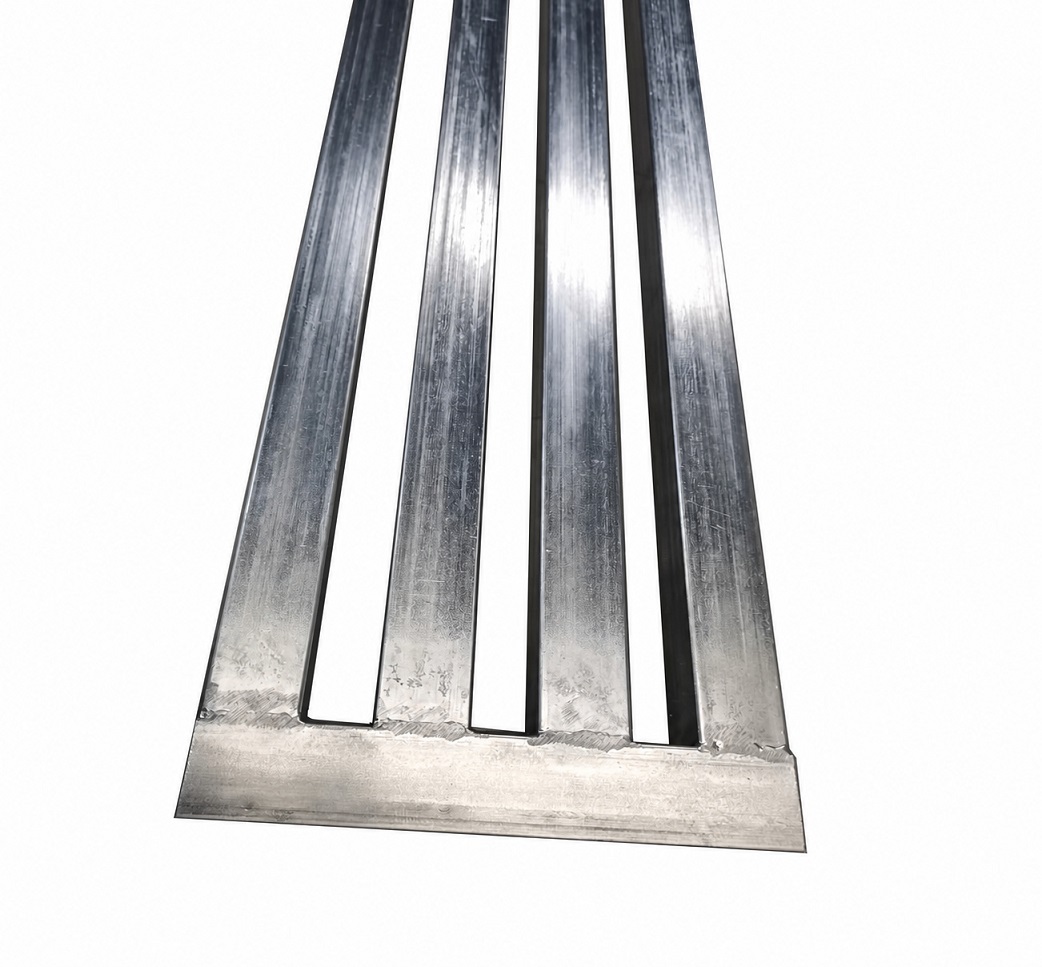

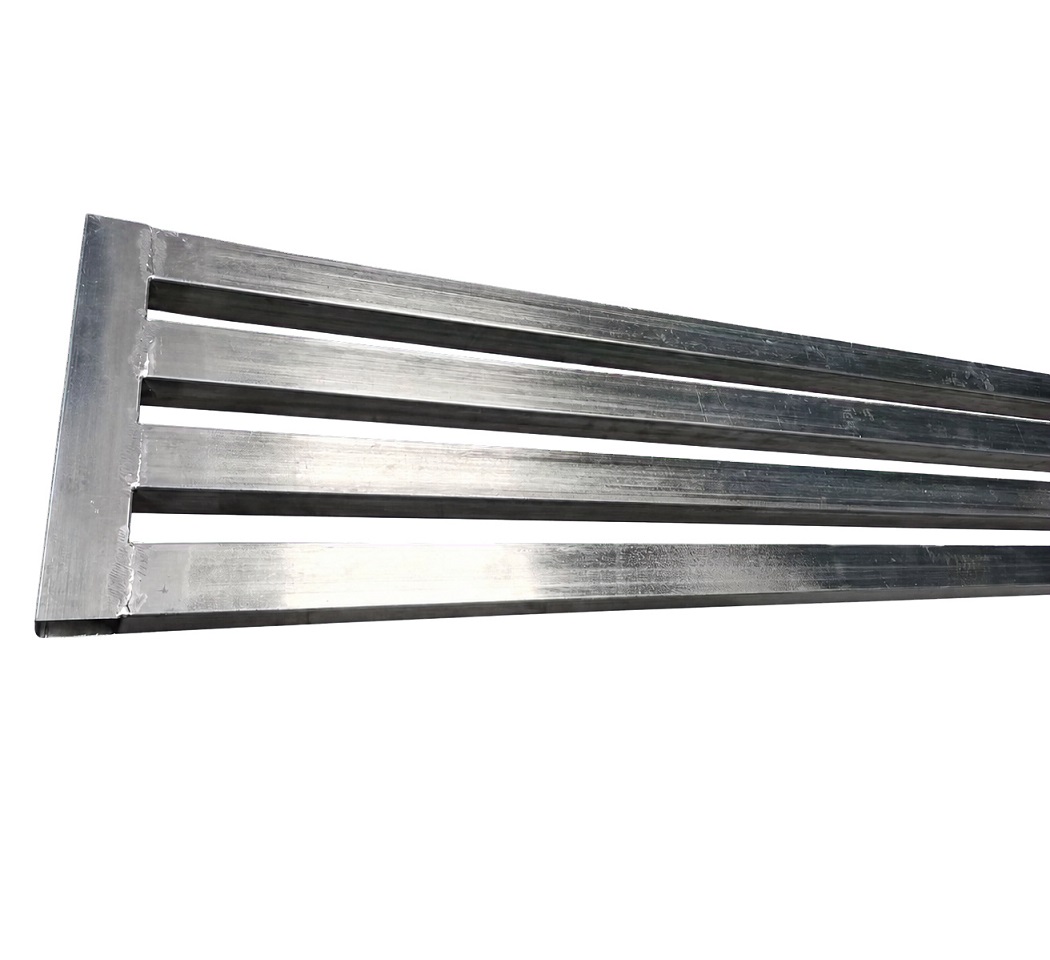

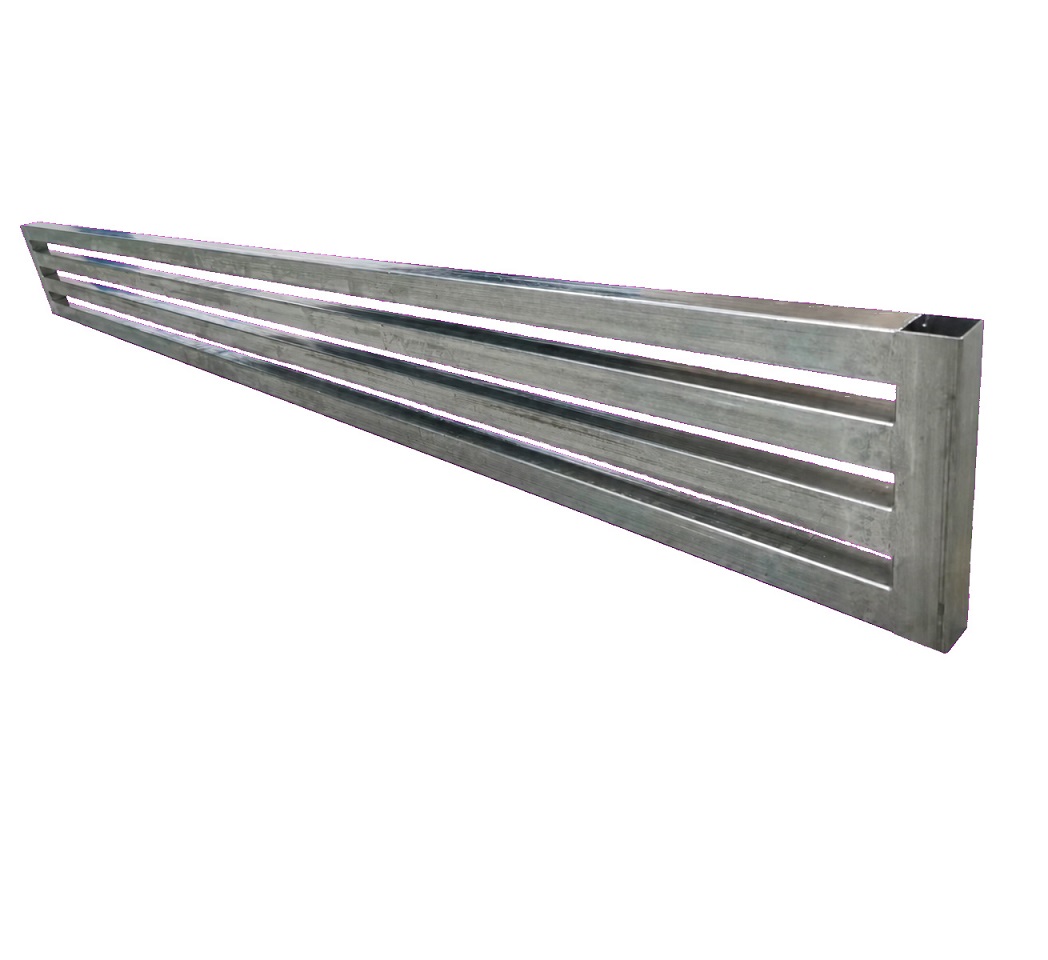

تقوم شركة JG بتصنيعالإطار الملحوم لرف البلاط الفولاذي المجلفن المخصصمن الأنابيب المربعة المقطوعة بدقة باستخدام تركيبات لحام مخصصة وتشطيب ما بعد اللحام. يتكون الإطار المستطيل الطويل من أربعة أنابيب متوازية مقاس 82 بوصة متصلة بأنبوبين نهائيين مقاس 9 بوصة. يبلغ حجم التجميع الملحوم المكتمل حوالي 2159 × 228.6 مم ويوفر هيكلًا قويًا ومفتوحًا لتخزين البلاط والعرض ومناولة المواد وأنظمة الرفوف الصناعية المخصصة.

A رف البلاط الصلب المجلفنبهذا الطول ليست مهمة لحام بسيطة. يجب أن تظل الأعضاء الطولية التي يبلغ طولها 2082.8 مم مستقيمة ومتوازية بينما يحتفظ الأنبوبان الطرفيان بالعرض والتربيع المحددين. يتحكم JG في قطع الأنابيب، وموقع التركيب، وتسلسل اللحام، وإدخال الحرارة والتبريد لتقليل تباين الانحناء والالتواء والتباعد عبر الإطار الكامل الذي يبلغ طوله 2159 مم.

بناء أنبوب مربع

يستخدم الحامل أنبوبًا مربعًا من الصلب المجلفن مقاس 38.1 × 38.1 مم. تتمتع الأعضاء الأربعة الطويلة بسماكة جدار محددة تبلغ حوالي 0.84 ± 0.152 مم، بينما تستخدم الأعضاء الطرفية مقاس 228.6 مم جدارًا أكثر سمكًا يبلغ حوالي 1.22 ± 0.152 مم. يوفر هذا المزيج بنية خفيفة الوزن مع وصلات نهائية معززة. يتم فحص أبعاد المواد قبل التصنيع لأن حجم الأنبوب وسمك الجدار والاستقامة تؤثر بشكل مباشر على الشكل النهائيإطار أنبوب مربع ملحوم.

تحديات التصنيع وحلول JG

• استقامة الإطار الطويل:تدعم التركيبات المخصصة الأنابيب بطول 2.1 متر وتتحكم في الانحناء أثناء اللحام والتبريد.
• تباعد الأنابيب المتوازية:تحافظ نقاط تحديد الموقع الثابتة على وضع جميع الأعضاء الطولية الأربعة بشكل متساوٍ من النهاية إلى النهاية.
• لحام الجدران الرقيقة:يعمل التيار المتحكم فيه وطول اللحام وتسلسله على تقليل الاحتراق والاختراق المفرط والتشوه الحراري.
• تربيع النهاية:تم وضع الأعضاء المتقاطعة مقاس 228.6 ملم من المسندات المشتركة للحفاظ على العرض الإجمالي والهندسة المستطيلة.
• مظهر اللحام النظيف:تتم إزالة البقع والنتوءات الحادة والنتوءات دون الإضرار بسطح الأنبوب المجلفن.
• الحماية من التآكل:تتلقى مناطق اللحام جلفنة باردة بعد التصنيع لاستعادة الحماية حيث تتأثر طبقة الزنك الأصلية.

تسلسل اللحام المتحكم فيه

يقوم JG بتجميعرف البلاط الصلب المجلفنفي جهاز لحام مصمم لهذا الغرض. يتم وضع الأنابيب الطويلة أولاً على المسند المستقر، ويتم تثبيت الأنابيب الطرفية دون إخراج الإطار من شكله. يتم تطبيق اللحامات في تسلسل متوازن قبل اللحام النهائي. يساعد تبديل مواقع اللحام على توزيع الحرارة ويحد من التشوه المتراكم على طول الإطار الطويل.

تتطلب الأعضاء الطويلة ذات الجدار الرقيق تحكمًا دقيقًا في العملية. الحرارة المفرطة يمكن أن تسبب انهيارًا موضعيًا أو حرقًا أو تشوهًا مرئيًا، في حين أن الحرارة غير الكافية يمكن أن تؤدي إلى ضعف المفاصل. تختار JG معلمات اللحام وفقًا لسمك جدار الأنبوب الفعلي وتتحقق من تماسك الوصلة أثناء الإنتاج. الانتهاءرف البلاط الملحومةيُسمح بالتبريد في حالة خاضعة للرقابة قبل فحص الأبعاد النهائي.

الجلفنة الباردة بعد اللحام

يؤدي اللحام محليًا إلى إزالة أو إتلاف طبقة الزنك حول كل مفصل. بعد التنظيف وإزالة الأزيز، تتم معالجة مناطق اللحام المكشوفة بمادة جلفنة باردة. يوفر الطلاء طبقة واقية غنية بالزنك ويحسن مقاومة التآكل حول الوصلات المصنعة. JG يتحقق منرف ملحوم مجلفن على الباردلتغطية كاملة وحواف نظيفة ومظهر صناعي متناسق.

عملية التصنيع

1. فحص الأنبوب المربع المجلفن الوارد
2. قطع دقيق للأعضاء مقاس 82 بوصة و9 بوصة
3. التحضير النهائي وإزالة الأزيز
4. تحميل لاعبا اساسيا ومحاذاة مسند الإسناد
5. اللحام المتوازن
6. اللحام النهائي المتحكم فيه
7. إطلاق التبريد والتركيبات
8. تنظيف اللحام وإزالة الأزيز بالكامل
9. الجلفنة الباردة في مناطق اللحام
10. فحص الأبعاد والبصرية
11. تغليف الصادرات الواقية

ضبط الجودة

يتم فحص الأبعاد الحرجة من خلال المادة الأولى والفحص الدوري. يتحقق JG من الطول الإجمالي البالغ 2159 مم تقريبًا والعرض الإجمالي 228.6 مم وقسم الأنبوب وسمك الجدار والتباعد المتوازي وتربيع الإطار. يتم استخدام المسطرة وأجهزة القياس المعايرة وتركيبات الفحص المصممة لهذا الغرض وفقًا لمتطلبات الرسم. الانتهاءرف البلاط الصلب المجلفنيتم فحصها أيضًا للتأكد من استمرارية اللحام والتناثر المفرط والحواف الحادة وتلف السطح والتغطية الكاملة المجلفنة على البارد.

يمكن تعديل وتيرة التفتيش وفقًا لخطة التحكم الخاصة بالعميل. تتوفر سجلات المواد وتقارير فحص الأبعاد وعينات اللحام ومتطلبات التغليف لمشاريع OEM المؤهلة. التفتيش المستمر يساعد الجميعرف البلاط الصلب المجلفنتناسب مجموعة التخزين أو العرض أو المناولة الأكبر للعميل.

ميزات المنتج

• إطار ملحوم طويل 2159 ملم
• 38.1 × 38.1 ملم أنبوب مربع مجلفن
• أربعة أعضاء دعم طولية متباعدة بشكل متساو
• هيكل رقيق وخفيف الوزن
• السيطرة على الاستقامة والتوازي
• يتم تطبيق الجلفنة الباردة بعد اللحام
• حواف ملفقة خالية من الحرق ونظيفة
• تتوفر أبعاد وتكوينات OEM

التطبيقات

• أنظمة تخزين وعرض البلاط
• رفوف دعم الحجر واللوحة
• إطارات مناولة المواد في المستودعات
• هياكل عرض البيع بالتجزئة
• معدات التخزين الصناعية
• جمعيات الصلب الملحومة المخصصة

لماذا تختار جي جي

• أكثر من 20 عامًا من الخبرة في تصنيع المعادن OEM
• تركيبات مخصصة للإطارات الملحومة الطويلة
• إمكانية لحام الأنابيب المربعة ذات الجدران الرقيقة
• دعم الإنتاج الأولي والدفعة الصغيرة والمتكررة
• المادة الأولى ومراقبة التفتيش الدوري
• تعبئة تصدير مستقرة للأجزاء المصنعة الطويلة
• الدعم الهندسي لقابلية التصنيع والتحكم في التكاليف

أرسل إلى JG رسوماتك ومواصفات الأنبوب والكمية السنوية ومتطلبات التعبئة والتغليف لمراجعة التصنيع. سيقوم فريقنا الهندسي بتقييم تصميم التركيبات وتسلسل اللحام ومخاطر الاستقامة ومتطلبات الحماية من التآكل المخصصة لديكرف البلاط الصلب المجلفنأو غيرها من تجميع الأنابيب المربعة الملحومة.
