عمود حامل المكبس الطبي المخصص 440C

عمود حامل المكبس الطبي المخصص 440C

تقوم شركة JG بتصنيععمود حامل المكبس الطبي المخصص 440Cللمعدات الطبية وآليات المكبس الدقيقة. يجمع هذا المكون النحيف ذو نهاية الشوكة بين أقطار المحامل الصلبة والتفاوتات الهندسية الضيقة وميزة الاتصال الدقيقة المكونة من علامتين. يعد التحكم في التصنيع بعد المعالجة الحرارية أمرًا ضروريًا لأن العمود النهائي يجب أن يوفر حركة دقيقة مع الحفاظ على نظافته وخالية من النتوءات وخالية من الأضرار التجميلية أو الهيكلية.

نظرة عامة على المنتج

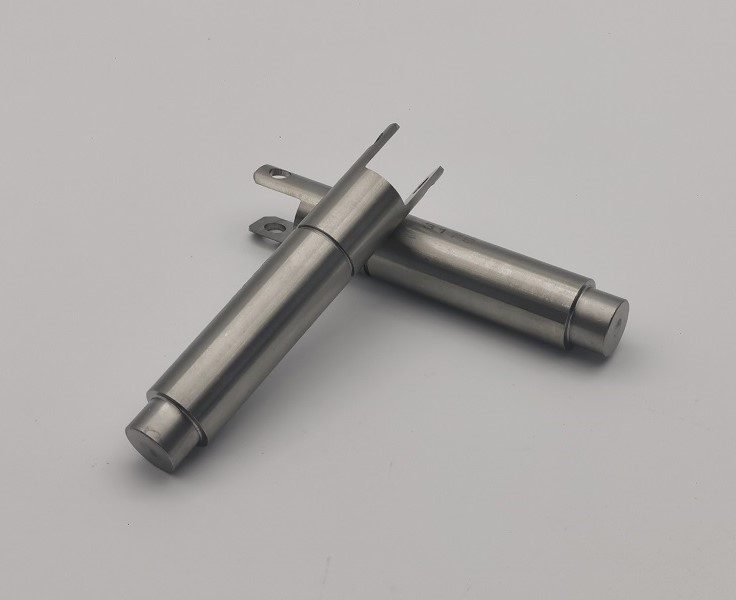

يتم إنتاج عمود حامل المكبس الطبي المخصص 440C وفقًا لرسم 121755 Revision A من الفولاذ المقاوم للصدأ AISI 440C. يبلغ طول المكون الإجمالي 3.545 بوصة، وجسم طويل دقيق الأرض، وأقطار نهائية متدرجة ونهاية متشعبة بفتحة متقاطعة يمكن التحكم فيها. يتطلب الرسم الأبعاد النهائية والتشطيبات التي يجب تحقيقها بعد المعالجة الحرارية.

عملية التصنيع

1. التحقق من المواد الفولاذية المقاومة للصدأ 440C وإمكانية تتبعها
2. تحول CNC لجسم العمود والكتفين وبدل الطحن
3. طحن دقيق لفتحة الشوكة وعلامتي تبويب طرفيتين
4. الحفر المتقاطع وإعداد الحافة المتحكم فيها
5. المعالجة الحرارية إلى 53-58 HRC
6. استقامة ما بعد المعالجة الحرارية والتحقق من الأبعاد
7. طحن أسطواني وكتف دقيق إلى الحجم النهائي
8. إزالة الأزيز ووضع علامات على الأجزاء والتنظيف والفحص البصري
9. فحص الأبعاد النهائي والتغليف الواقي للمكونات الطبية

طحن ما بعد المعالجة الحرارية واستقرار الأبعاد

يتمثل التحدي الرئيسي الذي يواجه التصنيع في عمود حامل المكبس الطبي المخصص 440C في الحفاظ على الاستقامة ودقة القطر وعلاقات المسند بعد التصلب. تتطلب العملية المرجعية ما يقرب من 0.645 بوصة من المعالجة الحرارية والطحن حتى الأبعاد النهائية. تساعد المعالجة الحرارية التي يتم التحكم فيها، وبدل الطحن المناسب، ومعلمات الطحن ذات الحرارة المنخفضة والفحص المتوسط ​​على منع التشوه وحرق الطحن.

عروات الشوكة والتحكم الدقيق في الفتحات المتقاطعة

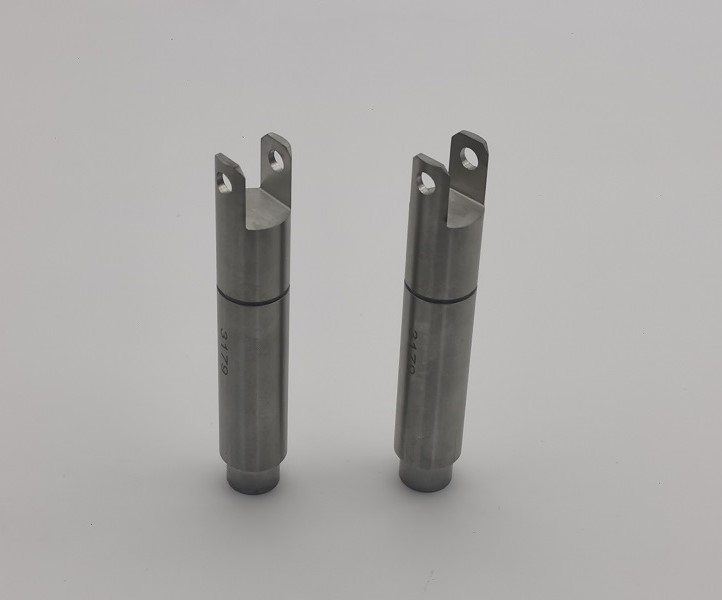

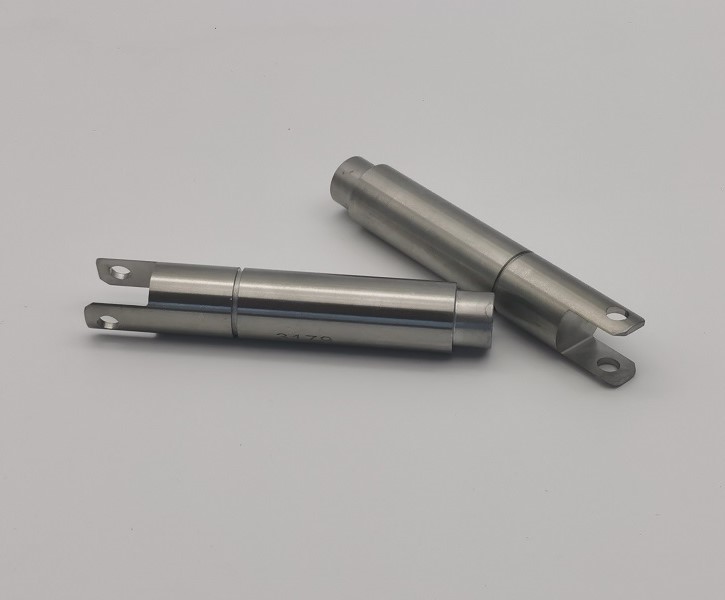

تتضمن نهاية الشوكة لعمود حامل المكبس الطبي المخصص 440C علامتي تبويب رفيعتين تحيطان بفتحة مركزية. تم تحديد الفتحة المتقاطعة عند 0.198 +/- 0.001 بوصة مع عناصر تحكم هندسية مرجعية إلى مسند A. تباعد دقيق بين علامات التبويب وموضع الثقب المتطابق وإزالة الأزيز الدقيقة يدعم تجميع الدبوس الموثوق به. تغليف مخصص يحمي العلامتين من التأثير أو الانحناء أثناء الشحن.

المواصفات الفنية

وثائق الجودة

• شهادة المواد وإمكانية تتبع الحرارة
• تقرير المعالجة الحرارية والصلابة
• تقرير فحص الأبعاد مع كل شحنة
• شهادة الامتثال تحدد رقم الجزء والمراجعة
• شهادة الامتثال RoHS للمواد المحددة عند الحاجة
• وثائق فحص المادة الأولى عند الطلب

ميزات المنتج

• الفولاذ المقاوم للصدأ AISI 440C الفاخر
• تمت معالجته حرارياً إلى 53-58 HRC
• الأرض الدقيقة بعد المعالجة الحرارية
• أقطار أرضية ضيقة وتفاوتات هندسية
• فتحة شوكة دقيقة وعلاقة بفتحة متقاطعة
• خالية من النتوءات، لمسة نهائية نظيفة من المكونات الطبية
• تغليف محمي لعلامات الشوكة الحساسة
• إنتاج OEM وفقا لرسومات العملاء

التطبيقات

• آليات المكبس الطبية
• المعدات التشخيصية والتحليلية
• جمعيات التحكم في السوائل الطبية
• أنظمة الحركة الطبية الدقيقة
• الآلات الطبية OEM المخصصة

مراقبة الجودة الهندسية والسطحية

يشتمل عمود حامل المكبس الطبي المخصص 440C على التعامد والتوازي والتسطيح وعناصر تحكم هندسية مرجعية لمسند الإسناد تصل إلى 0.001-0.005 بوصة. يتم فحص الأسطح الأرضية وميزات الشوكة باستخدام معدات دقيقة مناسبة. جميع الزوايا الحادة مكسورة ولا يُسمح بوجود نتوءات أو أوتار مفكوكة أو معلقة.

النظافة والمتطلبات البصرية

يجب أن تكون جميع الأسطح نظيفة وخالية من البقع وتغير اللون والخدوش والخدوش والشقوق والعيوب والأوساخ والشحوم وغيرها من الملوثات. يتم تحديد الهوية في المنطقة المحددة بالرسم مع خشونة يمكن التحكم فيها. يتم التعامل مع عمود حامل المكبس الطبي المخصص 440C وتعبئته لحماية أقطار الأرض الدقيقة والثقوب المتقاطعة وعلامات تبويب الشوكة.

تصنيع المعدات الأصلية الطبية الدقيقة من JG

توفر JG عمود حامل المكبس الطبي 440C المخصص من كميات النماذج الأولية حتى الإنتاج المتكرر. تغطي عمليتنا المتكاملة الخراطة باستخدام الحاسب الآلي، وتصنيع الشوكة، والتصلب، والطحن الدقيق، وفحص الأبعاد، والتحكم في النظافة، والتعبئة الواقية. تدعم وثائق المواد والمعالجة الحرارية والامتثال والفحص جودة العملاء ومتطلبات التتبع.
