قبعات عنكبوتية من الفولاذ المقاوم للصدأ 304 مخصصة

قبعات عنكبوتية من الفولاذ المقاوم للصدأ 304 مخصصة

تقوم شركة JG بتصنيعقبعات عنكبوتية من الفولاذ المقاوم للصدأ 304 مخصصةباعتبارها مجموعة دقيقة متطابقة من قطعتين للمعدات الصناعية OEM. تم تصنيع الكتل العلوية والسفلية من الفولاذ المقاوم للصدأ AISI 304 الصلب، وتجمع بين فتحات التثبيت المحاذاة بدقة وخيوط UNF العميقة ومقعد متماثل الشكل. يتطلب التصميم تصنيعًا منسقًا لكلا النصفين بحيث يتم إغلاق التجميع الكامل بالتساوي ويحافظ على هندسة التثبيت المتسقة.

نظرة عامة على المنتج

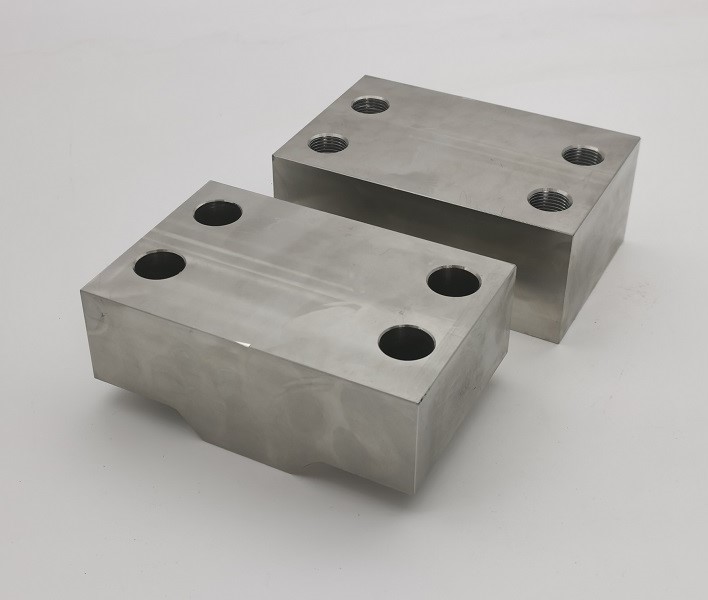

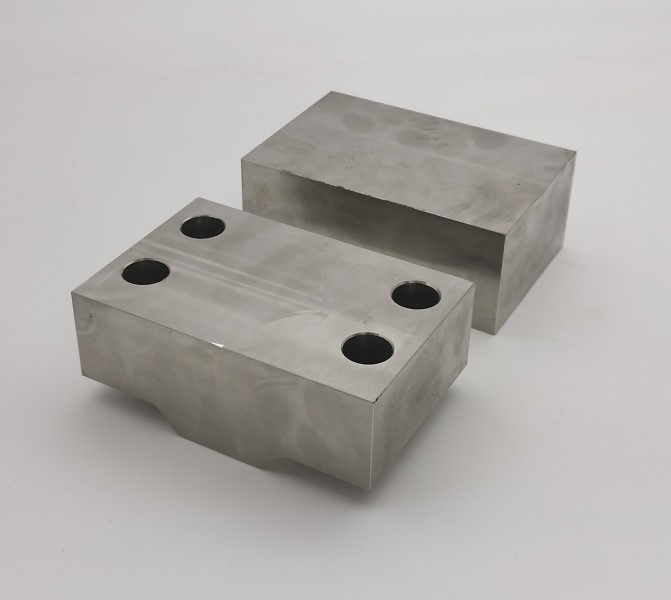

يتم إنتاج أغطية العنكبوت المصنوعة من الفولاذ المقاوم للصدأ 304 حسب الرسم 16SG-7-B19. تتكون كل مجموعة من كتلتين اسميتين من الفولاذ المقاوم للصدأ مقاس 2 × 3-1/4 × 5 بوصة. يشتمل الزوج النهائي على أربعة مواضع تثبيت وشكل مركزي مع انتقالات 135 درجة ونصف قطر نموذجي 1/4 بوصة وارتفاع جانبي يمكن التحكم فيه 7/16 بوصة.

عملية التصنيع

1. 304 إعداد كتلة الفولاذ المقاوم للصدأ والتحقق من المواد
2. إنشاء المسند والطحن الدقيق للوجه باستخدام الحاسب الآلي
3. CNC الطحن الخشن والنهائي للأخدود المركزي المتدرج
4. حفر منسق لأربعة ثقوب من خلال الكتلة العلوية المتطابقة
5. حفر الصنبور وتصنيع الخيوط 5/8-18 UNF في الكتلة السفلية
6. كسر الحواف وإزالة الأزيز وتنظيف الخيط الداخلي
7. فحص الأبعاد والبصرية للزوج المتطابق
8. التنظيف الوقائي وتغليف التصدير

ميزات المنتج

• هيكل من الفولاذ المقاوم للصدأ AISI 304 مقاوم للتآكل
• مجموعة متطابقة مصنوعة من قطعتين باستخدام الحاسب الآلي
• محاذاة دقيقة لأربعة فتحات عبر كلا الكتلتين
• خيوط داخلية عميقة 5/8-18 UNF
• شكل جلوس مركزي متماثل بزاوية 135 درجة
• فتحات وخيوط وحواف آلية خالية من نتوءات
• إمكانية تتبع المواد وتقارير الأبعاد المتاحة
• إنتاج OEM وفقا لرسومات العملاء

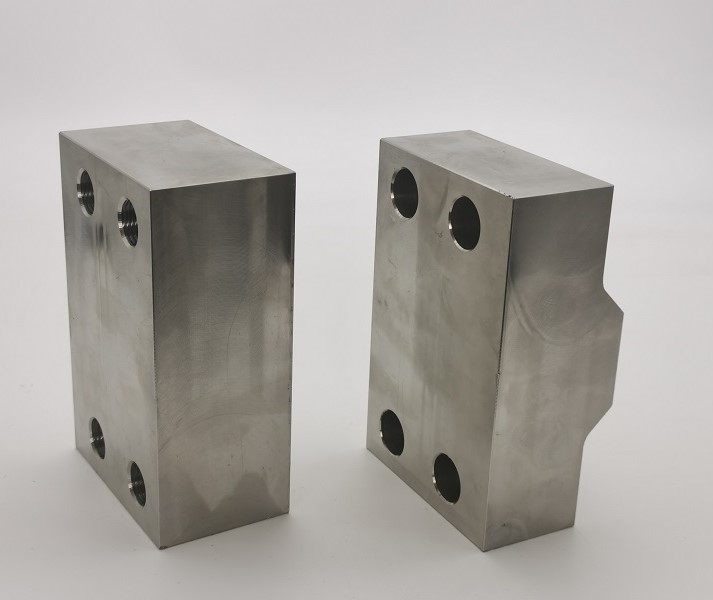

محاذاة ثقب متطابقة من قطعتين

أحد التحديات التصنيعية الرئيسية للأغطية العنكبوتية المخصصة المصنوعة من الفولاذ المقاوم للصدأ 304 هو الحفاظ على النمط المكون من أربعة فتحات عبر كلا المكونين. تستخدم الكتلة العلوية فتحات خلوص مقاس 11/16 بوصة، بينما تستخدم الكتلة السفلية فتحات محفورة بالصنبور مقاس 37/64 بوصة مع خيوط UNF مقاس 5/8-18 إلى عمق محدد يبلغ 1-1/8 بوصة. تساعد وحدات الإسناد المشتركة والإعدادات المنسقة كل مسمار على الدخول بسلاسة دون فرض أو تشابك أثناء التجميع.

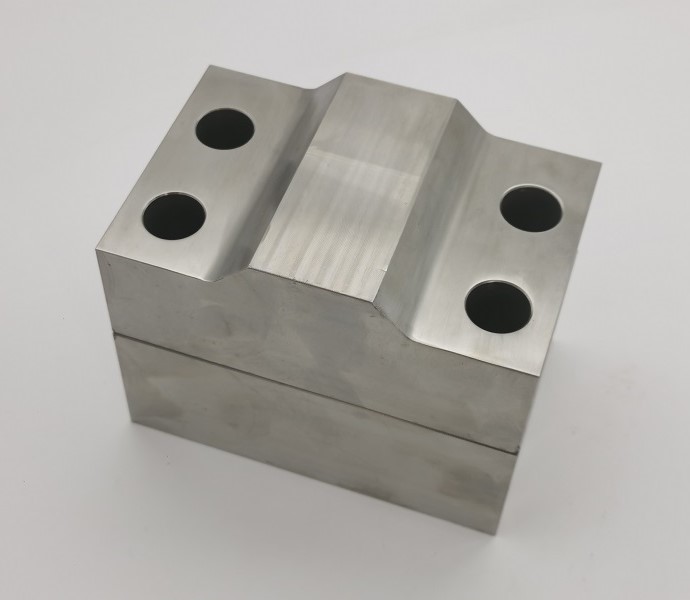

هندسة أخدود يمكن التحكم فيها بمقدار 135 درجة

يميز شكل الجلوس المركزي أغطية العنكبوت المخصصة المصنوعة من الفولاذ المقاوم للصدأ 304 عن كتل التثبيت المستطيلة التقليدية. يجب أن يظل كلا الوجهين الانتقاليين بزاوية 135 درجة متماثلين حول خط الوسط، وأن يمتزجا مع نصف قطر 1/4 بوصة المحدد ويحتفظان بارتفاع الملف الشخصي المطلوب. يعمل ثبات العمل وتمريرات التشطيب المتحكم فيها على تقليل عدم التطابق وعلامات الأداة والتشوه المحلي.

المواصفات الفنية

مراقبة جودة الخيوط والسطح

يتم فحص كل مجموعة مخصصة من أغطية العنكبوت المصنوعة من الفولاذ المقاوم للصدأ 304 للتأكد من موضع الثقب وحجم الحفر ومشاركة الخيط والأبعاد الإجمالية وتوافق الملف الشخصي. تتحقق مقاييس خيط Go/no-go من خيوط UNF 5/8-18. يتم فحص الوجوه المصنعة بحثًا عن النتوءات والحواف الحادة والتلوث وتلف التعامل، بينما تتم حماية المكونات المطابقة من الخلط أثناء التنظيف والتعبئة.

التطبيقات

• لقط الصناعية وجمعيات الدعم
• تجهيزات الآلات المخصصة
• المعدات والأدوات المصنوعة من الفولاذ المقاوم للصدأ
• تتطلب التجميعات الميكانيكية OEM أغطية متطابقة
• معدات الإنتاج المقاومة للتآكل

تصنيع المعدات الأصلية من الفولاذ المقاوم للصدأ من JG

توفر JG أغطية عنكبوتية مصنوعة من الفولاذ المقاوم للصدأ 304 مخصصة من كميات النماذج الأولية حتى الإنتاج المتكرر. يتحكم فريقنا الهندسي في تحديد المواد، وبيانات الأجزاء المزدوجة، وهندسة الأخدود، ومحاذاة الفتحات الملولبة، والفحص النهائي طوال عملية التصنيع باستخدام الحاسب الآلي. يمكن للعملاء طلب شهادات المواد وتقارير فحص الأبعاد ودعم التصنيع الكامل القائم على الرسم.
