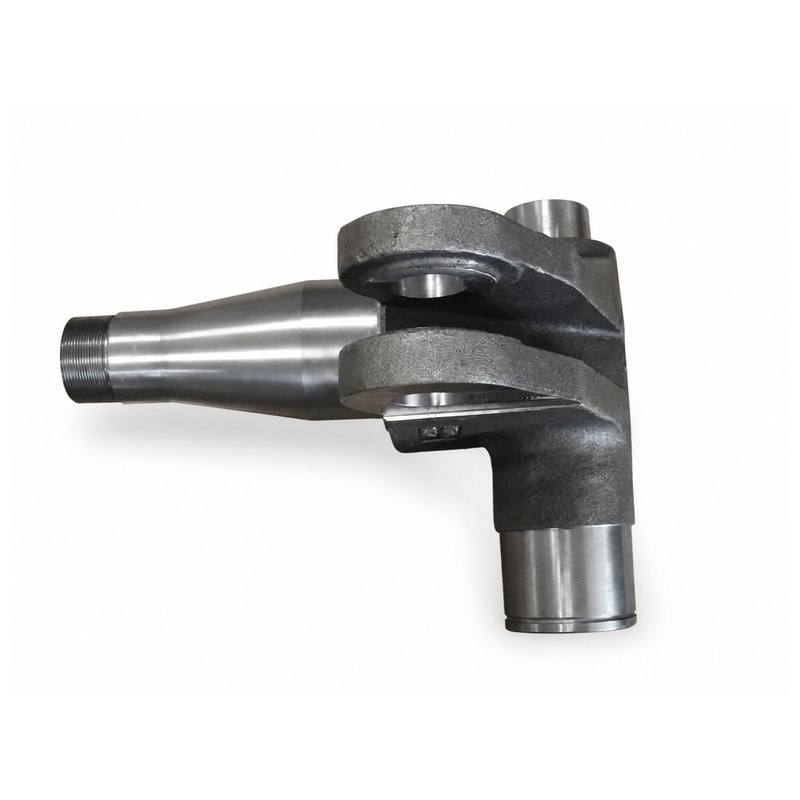

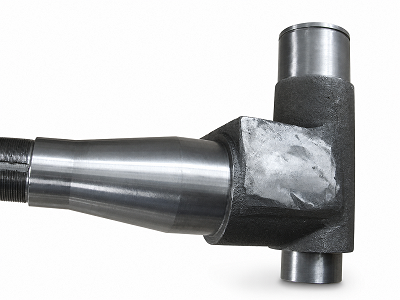

مفصل توجيه معالج المواد الفولاذية المصبوبة

تقوم شركة JG بتصنيعمفصل توجيه معالج المواد الفولاذية المصبوبةلأنظمة التوجيه المستخدمة في آلات مناولة المواد. يجمع مفصل التوجيه الأيمن هذا بين عمود دوران عجلة مدبب ومجلات تحمل كبيرة وأذرع تثبيت على شكل شوكة في مكون واحد من الفولاذ المصبوب عالي القوة. تعد سلامة الصب التي يتم التحكم فيها والتصنيع الدقيق أمرًا ضروريًا لأن الجزء يحمل التوجيه والعجلة وأحمال الصدمات أثناء التشغيل المستمر للمعدات.

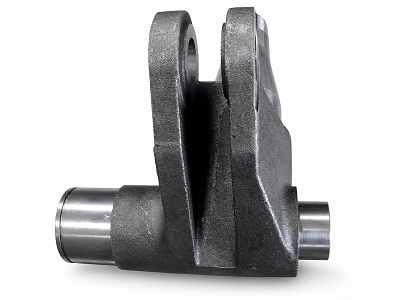

نظرة عامة على المنتج

يتم تصنيع المفصل التوجيهي لمعالج المواد الفولاذية المصبوبة من الفولاذ المصبوب المصنوع من الكروم والموليبدينوم والذي يتم التحكم فيه بالسحب والمعالج بالحرارة وفقًا لمتطلبات الملكية الميكانيكية QT2. يؤدي الصب الدقيق إلى إنشاء هندسة حاملة معقدة، بينما تنتج الآلات اللاحقة مقاعد المحامل، والمجلات المحورية، وتجويف الدبوس، وأوجه التحديد، وخيط M60×2 المطلوب للتجميع الموثوق به مع محور العجلة ونظام التوجيه.

عملية التصنيع

1. صب دقيق مع التحكم في القالب والصب والتصلب
2. المعالجة الحرارية لحالة QT2 المحددة
3. المعالجة الأولية وإعداد أسطح الاختبار بالموجات فوق الصوتية
4. فحص بالموجات فوق الصوتية بنسبة 100% وفقًا للمعيار EN 12680-2 المستوى 2
5. تصنيع دقيق للمجلات، والتجويف، والخيوط، ووجوه المسند
6. فحص CMM ومقياس التجويف والميكرومتر ومقياس الخيط
7. إخفاء جميع الأسطح الوظيفية الدقيقة
8. طلاء السطح مقاوم للتآكل
9. الفحص النهائي وتوثيق الدفعة وتغليف التصدير

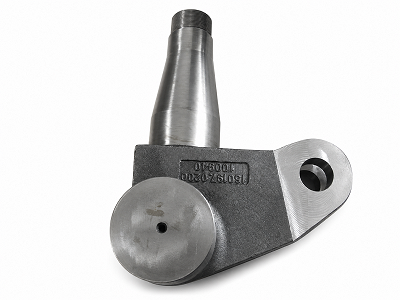

القيمة الهندسية: محاذاة المحور والتوجيه

يتمثل التحدي الرئيسي الذي يواجه التصنيع في المفصل التوجيهي لمناولة المواد الفولاذية المصبوبة في التحكم في العلاقة بين المغزل المستدق الطويل ومجلات المحمل وتجويف تثبيت الشوكة. تشمل التركيبات المهمة ميزات Ø65g6 وØ95h6 وØ60j6 وØ85j6 وØ40H7. تتطلب متطلبات المحورية حتى 0.02 مم ومتطلبات التعامد أو الجريان المشار إليها في المسند A تركيبات صلبة ومعالجة حرارية مستقرة والتحكم في التشغيل النهائي.

فحص UT وMT من المستوى 2

يتم فحص مفصل توجيه معالج المواد الفولاذية المصبوبة بالموجات فوق الصوتية بعد المعالجة الأولية، عندما توفر أسطح الاختبار نقلًا موثوقًا للصوت. تستخدم العملية المعتمدة فحص التلامس مع قارنة الزيت، والموجة الطولية 2 ميجاهرتز، والمسابير البلورية المزدوجة والزاوية، وعاكس مرجعي مثقوب بشكل متقاطع بقطر 3 مم. يتم فحص عملية الصب الكاملة بتغطية 100% وفقًا للمعيار EN 12680-2 المستوى 2 بواسطة موظفين مؤهلين من المستوى الثاني أو المستوى الثالث. يتم أيضًا إجراء اختبار الجسيمات المغناطيسية (MT) إلى المستوى 2 للتحقق من سلامة السطح والقريب من السطح في المناطق المحددة بالرسم.

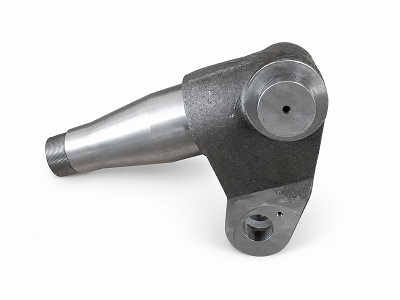

سلامة الصب ومناطق الإصلاح المقيدة

تتميز المناطق المميزة بالرسم في المفصل التوجيهي لمناولة المواد الفولاذية المصبوبة بمستويات محددة لقبول العيوب السطحية والداخلية. المنطقة المحظورة المحددة لا تسمح باللحام، مما يمنع الإصلاح غير المعتمد من التأثير على عملية النقل ذات التحميل العالي. يتم التحكم في جودة السطح والسلامة الداخلية والسماح بالتصنيع والتخلص من أي مؤشر يمكن تتبعه قبل أن ينتقل المكون إلى المعالجة النهائية والطلاء.

المواصفات الفنية

الخواص الميكانيكية ومراقبة المواد

تتحكم مواصفات المواد الخاصة بمفصل توجيه معالج المواد الفولاذية المصبوبة في كيمياء الكربون والسيليكون والمنغنيز والكروم والموليبدينوم والفوسفور والكبريت. تشتمل المتطلبات الميكانيكية لـ QT2 على قوة إنتاج لا تقل عن 650 ميجا باسكال، وقوة شد 830-980 ميجا باسكال، واستطالة لا تقل عن 10% وصلابة HB245-290. توفر عينات الاختبار وأرقام الحرارة وشهادات المواد إمكانية تتبع الدفعة.

وثائق الجودة

• EN 10204 شهادة فحص المواد
• تقرير التركيب الكيميائي
• تقرير خاصية ميكانيكية صارمة لكل دفعة
• تقرير المعالجة الحرارية
• تقرير اختبار الموجات فوق الصوتية بنسبة 100% وفقًا للمعيار EN 12680-2 المستوى 2
• تقرير اختبار الجسيمات المغناطيسية (MT) المستوى 2
• تقرير فحص الأبعاد وCMM
• سجل فحص الصلابة
• اللوحة وسجل الفحص البصري النهائي

متطلبات السطح والتصنيع

يجب أن تفي الأسطح المُشكَّلة آليًا لمفصل توجيه معالج المواد الفولاذية المصبوبة بمتطلبات خشونة الرسم والملاءمة وأن تظل خالية من النتوءات والحواف الحادة والشقوق وعيوب الصب الضارة. يتم إخفاء المجلات الدقيقة، ومقاعد المحامل، والتجويف، والخيوط، ووجوه الإسناد قبل الطلاء بحيث لا تؤثر الحماية من التآكل على دقة التجميع. يتم تطبيق علامات التتبع الدائمة وفقًا لمعايير العميل.

التطبيقات

• معالجو المواد
• الرافعات الشوكية الثقيلة ومركبات المستودعات
• معدات مناولة الحاويات
• محور التوجيه ومجموعات محور العجلة
• أنظمة توجيه مخصصة للمعدات الثقيلة

صب دقيق OEM من JG

توفر JG التصنيع القائم على الرسم لمفصل توجيه معالج المواد الفولاذية المصبوبة بدءًا من الصب الدقيق وحتى المعالجة الحرارية والتصنيع وفحص UT وMT من المستوى 2 والطلاء والتوثيق النهائي. تتحكم العملية المتكاملة في سلامة الصب، والخواص الميكانيكية، وأبعاد الملاءمة الحرجة، وحماية السطح، مما يدعم التجميع المستقر وعمر الخدمة الطويل في تطبيقات معالجة المواد الصعبة.
