17-4PH عمود تمديد المنشار الأرضي الدقيق

جي جي تقوم بتصنيع عمود تمديد المنشار الأرضي الدقيق 17-4PH من مخزون قضبان الفولاذ المقاوم للصدأ الصلب لتجميعات تمديد المنشار الترددي وغيرها من أنظمة الحركة الخطية عالية التحميل. يتم الجمع بين الخراطة باستخدام الحاسب الآلي، والتثقيب الدقيق، والمعالجة الحرارية، والطحن النهائي للتحكم في القطر الخارجي، والتجويف الداخلي، وتشطيب السطح والميزات النهائية.

تم تصميم عمود تمديد المنشار الأرضي الدقيق 17-4PH للتطبيقات التي تكون فيها مقاومة التآكل وثبات الأبعاد والملاءمة القابلة للانزلاق أو الدوران أمرًا ضروريًا. تتم معالجة المكون النهائي بالحرارة إلى 40-45 HRC ويتم إزالة جميع النتوءات والحواف الحادة قبل الفحص النهائي.

القيمة الهندسية

الميزة الأكثر تطلبًا هي التجويف الدقيق المحدد عند 0.5636-0.5638 بوصة، ونطاق التسامح الإجمالي يبلغ 0.0002 بوصة فقط. تقوم JG بإنشاء وحدات مرجعية ثابتة للتصنيع من مخزون القضبان، وتتحكم في تشوه المعالجة الحرارية وتنهي الأقطار الحرجة بعد التصلب. تساعد هذه العملية في الحفاظ على العلاقة بين القطر الخارجي للأرض والتجويف الدقيق.

تم تحديد القطر الخارجي عند 1.235 +/- 0.005 بوصة مع حد أقصى للسطح يبلغ 16 ميكرون Ra. يمنح الطحن الدقيق عمود تمديد المنشار الأرضي الدقيق 17-4PH سطحًا أسطوانيًا ثابتًا لملاءمة موثوقة وتقليل التآكل. تم تصنيع ميزتي تخفيف متعارضتين وحواف قابلة للتحكم بزاوية 45 درجة وحذفها لحماية أجزاء التزاوج أثناء التجميع.

المواصفات الفنية

عملية التصنيع

• 17-4PH فحص المخزون ومراجعة التتبع
• القطع والخراطة CNC الخشنة
• حفر وحفر دقيق للأقطار الداخلية المتدرجة
• تصنيع ميزات الإغاثة المتعارضة والحواف بزاوية 45 درجة
• المعالجة الحرارية إلى 40-45 لجنة حقوق الإنسان
• الانتهاء من طحن الأسطح الأسطوانية الحرجة
• تحجيم الدقة والتحقق من الأبعاد
• التحكم في إزالة الأزيز ومزج الحواف
• التنظيف النهائي والتفتيش والتغليف الواقي

تحديات التصنيع عالية الدقة

يمكن أن تؤدي المعالجة الحرارية إلى تغيير الاستقامة والاستدارة وحجم التجويف. بالنسبة لعمود تمديد المنشار الأرضي الدقيق 17-4PH، تم تخطيط بدل التشغيل الآلي وتسلسل العملية بحيث يمكن الانتهاء من الأسطح الحرجة بعد التصلب. يتم التحكم في معلمات الطحن لتجنب فحص الحرارة وحرق الطحن والتفتق غير المرغوب فيه.

يتطلب قسم الجدار الرقيق والهندسة الداخلية المتدرجة أيضًا تثبيتًا ثابتًا. يستخدم JG أدوات التثبيت والفحص الخاضعة للرقابة بين العمليات لتقليل التشوه. يتم التحقق من حجم التجويف والقطر الخارجي والاستدارة والجريان وخشونة السطح باستخدام معدات قياس معايرة.

ضبط الجودة

يغطي فحص الجودة لكل عمود أرضي دقيق هوية المادة، وصلابة المعالجة الحرارية، والطول الإجمالي، والقطر الخارجي، وأبعاد التجويف المتدرج، والحواف، وميزات التخفيف المتعارضة، وحالة الحافة. يتم فحص التجويف الدقيق 0.5636-0.5638 باستخدام معدات قياس التجويف المناسبة عالية الدقة، في حين يتم التحقق من سطح الأرض 16 μin Ra باستخدام جهاز اختبار خشونة السطح.

يمكن توفير تقارير الفحص وشهادات المواد وسجلات الصلابة وفقًا لمتطلبات العملاء. يتم تنظيف كل عمود تمديد منشار أرضي دقيق 17-4PH وفحصه بصريًا للتأكد من أن السطح خالي من النتوءات والحواف الحادة والتلوث وأضرار التعامل.

التطبيقات

• الترددية جمعيات تمديد المنشار
• معدات القطع الصناعية
• أنظمة الحركة الخطية ذات الأحمال العالية
• مكونات نقل الأدوات الكهربائية
• الأكمام والأعمدة الميكانيكية الدقيقة
• آلات تصنيع المعدات الأصلية المخصصة

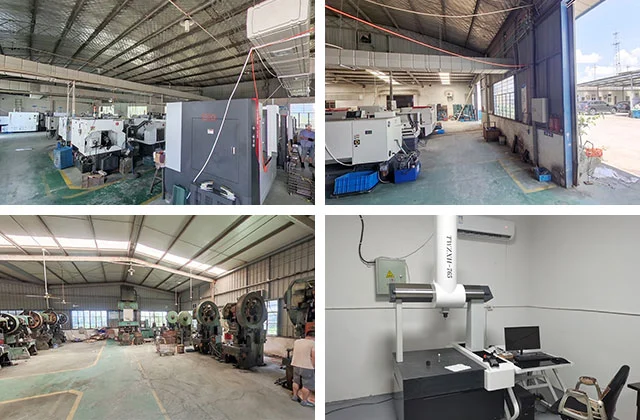

لماذا تختار جي جي

جي جي يجمعتصنيع القضبان، والخراطة باستخدام الحاسب الآلي، والتثقيب الدقيق، وتنسيق المعالجة الحرارية والطحن في برنامج OEM واحد يتم التحكم فيه. يدعم فريقنا الهندسي مراجعة الرسم والتحقق من صحة النموذج الأولي وتخطيط الفحص وتكرار الإنتاج. أرسل إلى JG الرسم الخاص بك والطلب السنوي للحصول على عرض أسعار على عمود تمديد منشار أرضي دقيق 17-4PH مخصص.
