مخصص 17-4 PH مزورة الكتف الترباس

مخصص 17-4 PH مزورة الكتف الترباس

تقوم شركة JG بتصنيعمخصص 17-4 PH مزورة الكتف الترباسمن الفولاذ المقاوم للصدأ المتصلب بالترسيب للخدمة الشاقة، والربط، والمفصلات، وتجميعات التحكم في الحركة. على عكس المثبتات الآلية القياسية، يجب أن يبدأ هذا المكون كتزوير ثم يمر عبر التصنيع باستخدام الحاسب الآلي الذي يتم التحكم فيه، والإنتاج السداسي الداخلي، والتصلب بالتقادم، ولف الخيوط بعد التصلب. العملية المشتركة تعطي كل منهما17-4 PH مسمار كتف مزورةقوة عالية وأداء تعب موثوق وهندسة مستقرة للخدمات الصناعية الصعبة.

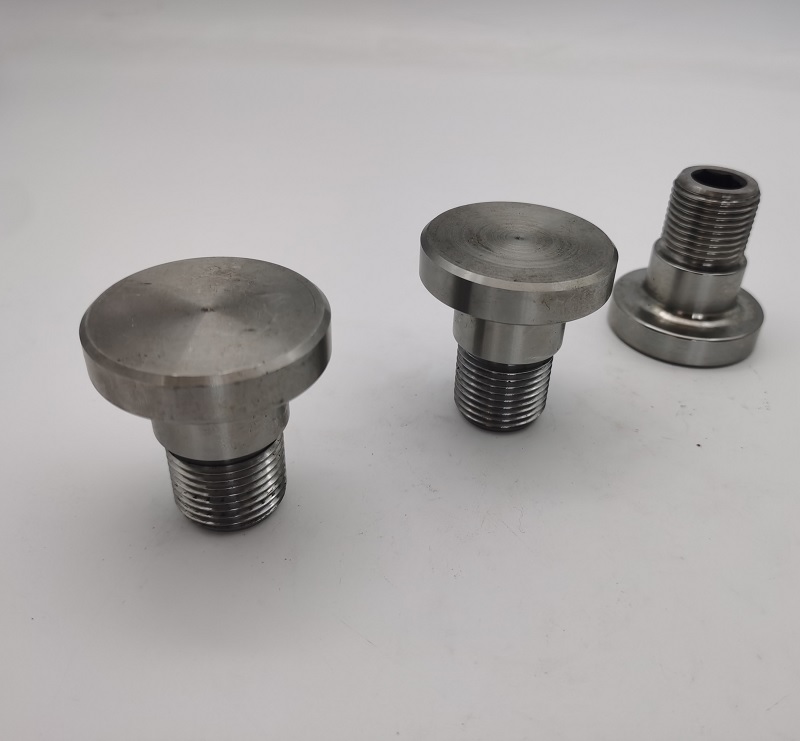

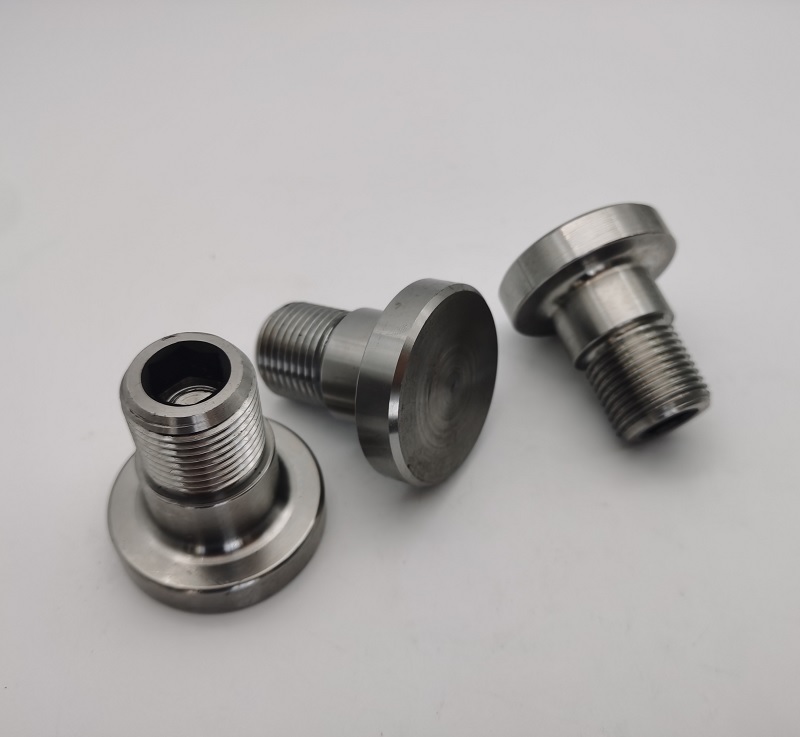

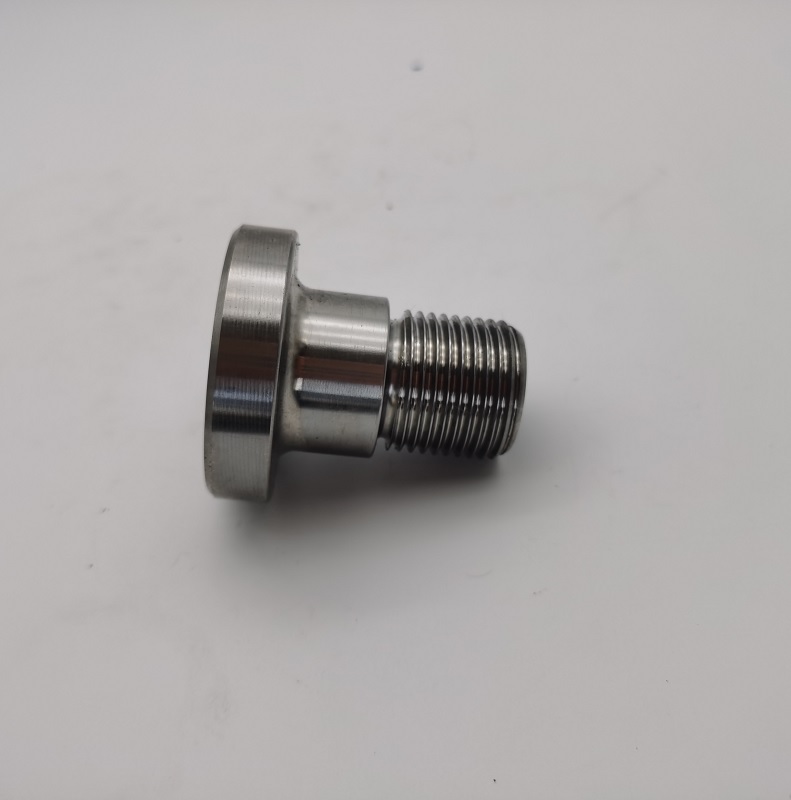

ال17-4 PH مسمار كتف مزورةيحتوي على رأس كبير يبلغ 1.875 بوصة، وكتف دقيق يبلغ قطره حوالي 1.124-1.127 بوصة وخيط خارجي 1-12 UNF Class 3A. يجب أن تعمل السداسية الأنثوية ونصف القطر الانتقالي وتخفيف الخيط وأسطح الكتف معًا كمجموعة وظيفية. يتحكم JG في كل مسند وانتقال لدعم عزم دوران التثبيت القابل للتكرار وتحديد المواقع بدقة وعمر الخدمة الطويل.

لماذا يجب أن يكون الجزء مزورة

التزوير هو أساس مسمار الكتف المخصص هذا. تعمل هذه العملية على تحسين تدفق المواد عبر الرأس والكتف بدلاً من إزالة الشكل بالكامل من مخزون القضبان كبيرة الحجم. للحصول على قفل عالي التحميل، يساعد تدفق الحبوب المتحكم فيه على دعم القوة ومقاومة الصدمات حول الانتقال من الرأس إلى الساق. تخطط JG لتزوير البدلات بعناية حتى تتمكن عملية CNC اللاحقة من تنظيف جميع الأسطح الوظيفية دون إزالة المواد غير الضرورية.

إنتاج متسقةالترباس الكتف مزورة مخصصةيتطلب التحكم في حالة الخام، وملء القالب، وإزالة الفلاش ومحاذاة الحدادة. يمكن أن يؤثر التباين في الفراغ المطروق على بدل التشغيل الآلي وتركيز الكتف وهندسة الرأس النهائية. لذلك يتم فحص المطروقات الواردة قبل التصنيع باستخدام الحاسب الآلي بحيث لا تدخل الفراغات غير المستقرة في عمليات لاحقة.

التصنيع باستخدام الحاسب الآلي ودقة عرافة الإناث

بعد التشكيل، يتم تحويل الفراغ باستخدام الحاسب الآلي لإنتاج وجه الرأس، والكتف، والخيط الفارغ، والحواف، ونصف القطر الانتقالي، وميزات الإغاثة. يعد قطر الكتف وعلاقته بالمحور الملولب أمرًا مهمًا لأن الكتف قد يكون بمثابة سطح محمل أو محوري أو موقع. تستخدم JG بيانات التحكم في العمل والتصنيع للحفاظ على التركيز مع حماية الرأس المطروق.

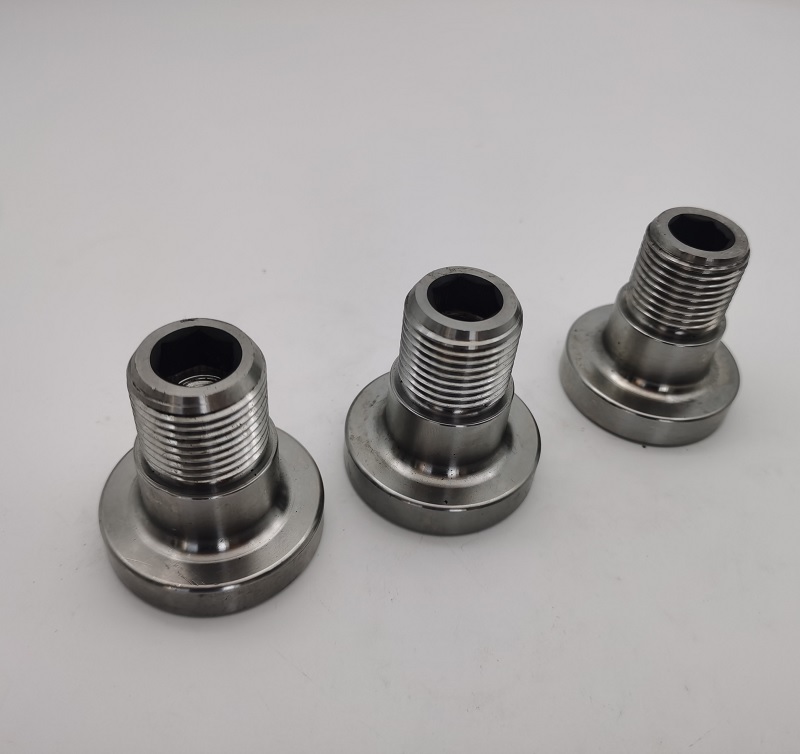

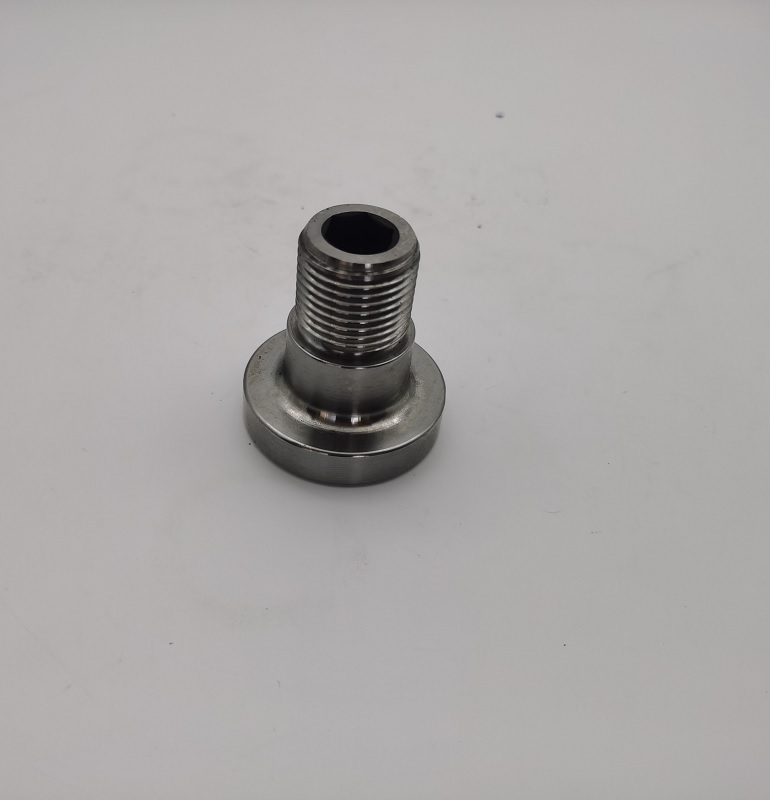

يتم تشكيل السداسي الأنثوي على الطرف الملولب فقط. يجب أن يوفر حجمها وعمقها ومحاذاتها استخدامًا موثوقًا للأداة دون إضعاف الجدار المحيط. يمكن استخدام أداة تخفيف اختيارية لتنظيف الزوايا الداخلية للسداسي. تتطلب هذه الميزة تنسيقًا وثيقًا بين الحفر والتصنيع السداسي الداخلي وإعداد الخيوط الفارغة.

H1150/4 تصلب العمر

المسمار كتف من الفولاذ المقاوم للصدأ 17-4 PHيتم إعادته إلى الحالة A قبل تصلب العمر ثم معالجته بالحرارة إلى الحالة H1150/4. الدورة المرجعية هي 1150 درجة فهرنهايت لمدة أربع ساعات تليها تبريد الهواء أقل من 90 درجة فهرنهايت. يتضمن الأداء المحدد قوة شد لا تقل عن 135 كيلو لكل بوصة مربعة، والحد الأدنى لقوة الخضوع 110 كيلو لكل بوصة مربعة، والصلابة من 31 إلى 35 HRC وقوة تأثير تبلغ 50 قدمًا رطلًا.

المعالجة الحرارية هي أكثر من مجرد عملية صلابة. يمكن أن يؤثر على الاستقامة وحجم الكتف وقطر الخيط الفارغ وملاءمة السداسية الأنثوية. للحصول على أداء متسق لكل17-4 PH مسمار كتف مزورة، تأخذ JG في الاعتبار حركة المعالجة الحرارية في خطة التصنيع وتتحقق من الأبعاد الحرجة بعد دورة H1150/4. يمكن تطبيق تحديد كمية المعالجة الحرارية باستخدام طريقة وضع علامات منخفضة الضغط لتتبع المواد والعمليات.

الخيوط المدرفلة بعد التصلب

التحدي الرئيسي في التصنيع هو خيط UNF Class 3A من 1 إلى 12، والذي يجب دحرجته بعد التصلب. يشكل لف الخيط المظهر الجانبي عن طريق الإزاحة المتحكم فيها بدلاً من قطع المواد. عندما يتم التحكم فيه بشكل صحيح، فإنه ينتج سطحًا أملسًا للخيط وتدفقًا مناسبًا للحبوب، مما يدعم مقاومة التعب ونقل الحمل بشكل متسق.

المتداول تصلب17-4 PH مسمار كتف مزورةيتطلب قطرًا دقيقًا للخيط الفارغ، وقوالب درفلة مناسبة وقوة عملية مستقرة. يقوم JG بمراقبة الفراغ قبل التدحرج ويفحص الخيط النهائي بمقاييس معايرة. يتم أيضًا التحكم في جريان الخيط والتخفيف ومنطقة الرصاص بـ 30 درجة لمنع تداخل التجميع.

تحديات التصنيع الرئيسية

• تدفق الحبوب مزورة:يجب أن يملأ الفراغ هندسة الرأس والكتف مع الحفاظ على بدل المعالجة الكافي.
• تركيز الكتف:يجب أن يظل الكتف الكبير محاذيًا للمحور الملولب 1-12 التابع لمؤسسة الأمم المتحدة.
• استقرار المعالجة الحرارية:تمثل بدلات التصنيع حركة الأبعاد خلال دورة H1150/4.
• لف الخيط بعد التصلب:يتم التحكم في حجم الخيط الفارغ وقوة التدحرج لخيط وظيفي من الفئة 3A.
• سلامة عرافة الإناث:يجب أن يوازن الحجم السداسي والعمق وسمك الجدار بين نقل عزم الدوران وقوة الجزء.
• علامات التتبع منخفضة الضغط:يتم تطبيق تحديد كمية المعالجة الحرارية دون خلق تركيز إجهاد ضار.
• التحولات خالية من لدغ:تم الانتهاء من نقوش الخيوط والحواف السداسية الداخلية ونصف قطر الكتف من أجل التجميع الآمن.

عملية التصنيع

1. 17-4 PH التحقق من مواد الفولاذ المقاوم للصدأ
2. تزوير الدقة والتحضير الفارغ
3. تحول CNC للرأس والكتف والخيط فارغًا
4. الحفر والتصنيع السداسي للإناث
5. إزالة الأزيز والفحص قبل المعالجة الحرارية
6. العودة إلى الحالة A والتصلب بالعمر H1150/4
7. 1-12 خيط UNF Class 3A يتدحرج بعد التصلب
8. وضع علامات تحديد هوية منخفضة الضغط عند الحاجة
9. فحص الأبعاد وقياس الخيط والصلابة
10. التنظيف النهائي والتغليف التصديري الواقي

فحص الجودة

الخصائص الحرجة لل17-4 PH مسمار كتف مزورةيتم فحصها باستخدام الميكرومتر، ومقاييس الارتفاع، ومقاييس الخيوط، وأجهزة اختبار الصلابة وغيرها من المعدات المعايرة. يركز الفحص على قطر الكتف، وطول الكتف، وحجم الرأس، والتركيز، والهندسة السداسية الأنثوية، ووظيفة الخيط، وتفاصيل الإغاثة، ونتائج المعالجة الحرارية. تتوفر شهادات المواد وسجلات المعالجة الحرارية وتقارير فحص الأبعاد وفقًا لمتطلبات المشروع.

التطبيقات

• أنظمة الأبواب والتحميل الصناعية
• محاور و وصلات الآلات الثقيلة
• جمعيات التحكم في الحركة
• المعدات الهيدروليكية والميكانيكية
• وصلات مفصلية عالية التحميل
• التجميعات الهيكلية OEM المخصصة

لماذا تختار جي جي

تجمع JG بين تنسيق الحدادة والتصنيع باستخدام الحاسب الآلي الدقيق والمعالجة الحرارية الخاضعة للرقابة ولف الخيوط في مسار إنتاج واحد مُدار. يعد هذا مهمًا بشكل خاص للأجزاء التي تعتمد فيها القوة وملاءمة الكتف وأداء الخيط على التسلسل الصحيح للعمليات. يمكن توفير التحقق من صحة النموذج الأولي وإنتاج الدفعات وتتبع العملية ووثائق الفحص لبرامج OEM.

أرسل إلى JG رسوماتك ومتطلبات الطلب والفحص السنوية للحصول على عرض أسعار. المخصص 17-4 PH مزورة الكتف الترباسيمكن تصنيعها وفقًا للأبعاد والعلامات وحالة المعالجة الحرارية ومتطلبات وثائق الجودة المحددة.
